關鍵字：固定天輪

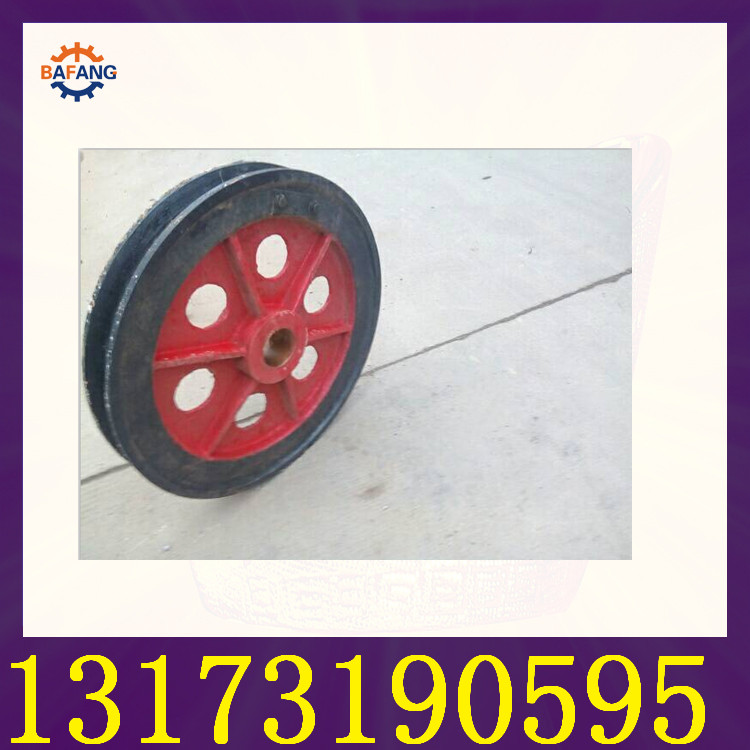

dbzzTZG-800/16固定天輪 固定天輪 天輪head sheave又叫繩輪(sheave wheel) 是設置在井架或暗井頂部，承托提升鋼絲繩的導向輪。礦井立井井架最上方調節(jié)鋼絲繩運動方向的定滑輪,他承載著罐籠、吊桶或者立井箕斗的重量，也常常被看作礦井的標志。按《煤礦安全規(guī)程》，提升設備的天輪的最小直徑與鋼絲繩直徑之比值應符合：井上提升裝置的滾筒和圍抱角大于90°的天輪，不得小于80；圍抱角小于90°的天輪，不得小于60；井下圍抱角大于90°的天輪，不得小于60；圍抱角小于90°的天輪不得小于40。 型號 | 天輪直徑(m) | 鋼絲繩直徑(mm) | 兩軸承中心距 | TZG-800/16 | 0.8 | 16 | 500 | TZG-1000/20 | 1.0 | 20 | 550 | TZG-1200/20 | 1.2 | 20 | 550 | TZG-1400/24.5 | 1.4 | 24.5 | 600 | TZG-1600/24.5 | 1.6 | 24.5 | 600 | TZG-2000/24.5 | 2.0 | 24.5 | 700 | TZG-2500/28 | 2.5 | 28 | 800 | TXG-800/16 | 0.8 | 16 | 500 | TXG-1000/20 | 1.0 | 20 | 550 | TXG-1200/20 | 1.2 | 20 | 550 | TXG-1400/24.5 | 1.4 | 24.5 | 600 | TXG-1600/24.5 | 1.6 | 24.5 | 600 | TXG-2000/24.5 | 2.0 | 24.5 | 700 | TXG-2500/28 | 2.5 | 28 | 800 |
|
