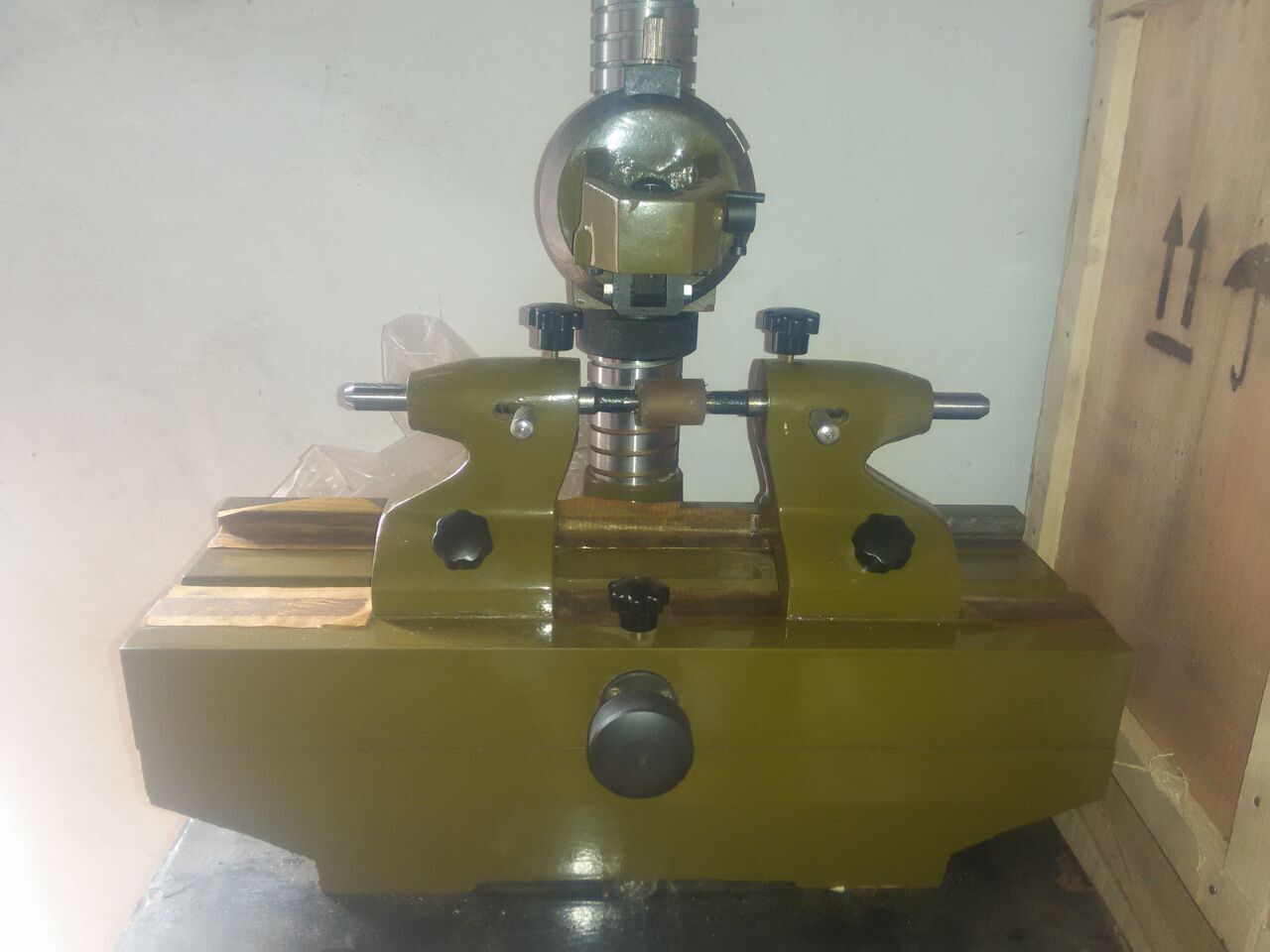

齒輪跳動檢查儀主要技術參數：

　　1、莫氏2號頂尖60°錐面對莫氏錐的徑向圓跳動≤0.005mm

　　2、頂尖軸線在100mm范圍內對導軌的平行度（水平垂直方向）≤0.006mm

　　3、被測零件最大直徑270mm

　　4、測量長度300mm、500mm、1000mm、1500mm、2000mm。

　　齒輪跳動檢查儀主要用于齒輪加工現場或車間檢查站測量圓柱齒輪或圓錐齒輪的徑向跳動誤差，△Fr同時也可以用于測量回轉類零件的徑向跳動誤差。齒輪跳動儀測定齒圈徑向跳動△Fr，在齒輪一轉范圍內，測頭在槽齒內或齒輪上，與齒高中部雙面接觸，測頭相對于齒輪軸線的最大接觸，為此，齒圈徑向跳動的檢查是借具有原始齒條形的測量時進行。

　　齒輪跳動檢查儀工作原理：

　　齒圈徑向跳動△Fr，在齒輪一轉范圍內，測頭在槽齒輪上，與齒高中部雙面接觸，測頭相對于齒輪軸線的最變動量。為此，齒圈徑向跳動的檢查是借具有原始齒條形的測量頭進行。檢查時將裝在芯軸上的被檢查齒輪，固定在儀器兩頂針間內，并用指示表示出測量頭位置對齒輪轉動軸線的跳動量。
