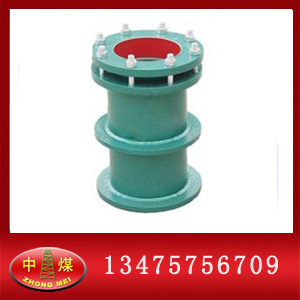

WRG柔性防水套管
山東中煤歡迎您——李麗
手機：13475756709
說明：
    1、本圖尺寸均以毫米來計。
    2、柔性防水套管一般穿過墻壁之處受有振動或有嚴密防水要求的構筑物。
    3、套管部分加工完成后，在其外壁均刷底漆一遍（底漆包括樟丹或冷底子油）。外層防腐由設計決定。
    4、套管穿墻之墻壁，如遇非混凝土墻壁時應改用混凝土墻壁，其澆注混凝土范圍應比翼環直徑（ D6 ）大 200mm ，而且必須將套管澆固與墻內。
    5、穿管處之混凝土墻厚應不小于 300mm 否則應使墻壁一邊加厚或兩邊加厚。加厚部分的直徑最小應比翼環直徑（ D6 ） 200mm
    6、套管的材料重量是按墻厚 L 值為 300mm 應另行計算。
    7、套管部件焊接材料，用 A3 材料制作， T42 焊接。
套管尺寸表
名稱 柔性防水套管 剛性防水套管
型號 G R T型 G T型
公稱通徑DN 適應管外徑D1 長度（墻厚） 翼環直徑D6 長度(墻厚) 翼環直徑D4
50 60 300 177 200 225
65 73 300 190 200 240
80 89 300 217 200 251
100 108 300 236 200 280
125 133 300 257 200 301
150 159 300 280 200 324
200 219 300 350 200 394
250 273 300 402 200 446
300 325 300 462 200 498
350 377 300 511 200 567
400 426 300 565 200 621
450 480 300 615 200 671
500 530 300 672 200 720
600 630 300 787 200 822
700 720 300 877 200 911
800 820 300 987 200 1011
900 920 300 1087 200 1113
1000 1020 300 1187 200 1213
1200 1220 300 1390 200 1414
1400 1420 300 1590 200 1615
1600 1620 300 1790 200 1816
1800 1820 300 1990 200 2018
2000 2020 300 2190 200 2220

山東中煤專業生產各類工礦設備，“以質量求生存，以信譽求發展”是我們的一貫宗旨，歡迎來電咨詢
聯系人：李麗     電話：0537-2350712
手機：13475756709     QQ：2218835776
