PTK-7557單防區報警模塊使用說明
產品簡介： PTK-7557單防區報警模塊是具有總線通訊功能的防區擴展設備，其對于與遠距離的探測設備的連接、或在周界防范等場合中非常實用。 性能特點： 可接入一個有線探測設備 總線通訊方式 探測設備為常閉輸入
規格及參數 描述 | 單防區報警模塊 | 尺寸 | 5.0厘米 x 2.0厘米 x 1.0厘米（長x寬x厚） | 重量 | 10克 | 工作溫度 | -10℃ ∽ +50℃；0-85%濕度 | 工作電壓 | 直流8.5 ∽ 20伏 | 工作電流 | 20毫安 | 防區 | 可接入1個常閉探測設備 | 聯網功能 | 可與總線報警主機連接，進行聯網使用 |

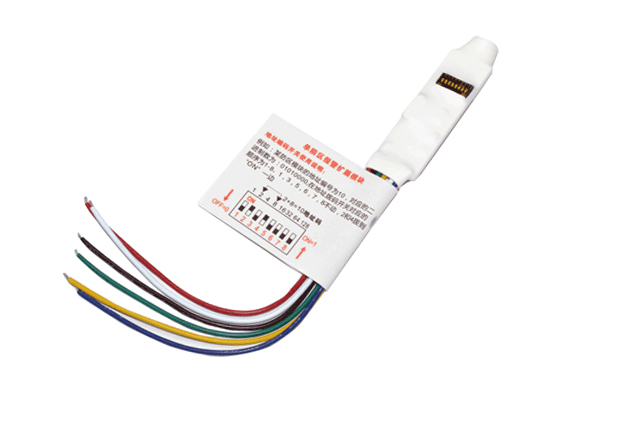

與總線聯連接使用說明 接線說明：如果和總線聯接，將 “紅、黑、白、黃、綠、藍”6芯線的“紅黑”分別接電源的正負，“綠黃分別接總線的“”A正B負”，“白藍”分別接信號線的正負 在同一臺報警主機上使用時，每一個報警模塊有自己的地址，不能與其它報警模塊的地址相同。地址范圍及設定，請參考報警主機的安裝或使用手冊。 單防區模塊上有8組手動撥碼開關，用來設置單防區模塊的防區號。方法是將8組開關分別對應的數字相加，所得出的數就是防區號，并把需要相加的數對應的開關撥到ON的位置。如圖所示的開關位置表示10號地址，出廠默認全部為000地址。參考下圖
|
