銅包鋁線的結構、性能及應用
一、銅包鋁線的結構
銅包鋁（Copper clad aluminum wire）簡寫為CCA，它是由鋁芯線和緊密包覆其外的銅層構成的雙金屬線，這就使得在一根導線上發揮了兩種金屬材料的特點，使銅的優良導電性和鋁的重量輕的特點結合在一起，克服了鋁導線的缺點，形成具有導電性好、密度小、柔軟、耐腐蝕、易焊接、價錢低廉等特點的銅包鋁線。從而發展成為一種新的金屬導電材料。
二、銅包鋁線的特點
1、結構參數
按銅層體積比分可以分為：10％和15％兩種，銅層體積比為15％的銅包鋁線主要用于傳輸高頻信號的同軸電纜內導體，10％的銅包鋁線主要用于傳輸低頻電流線纜的導體。
按銅層重量，可以計算出銅層體積比為10％和15％的銅包鋁線，其銅層重量比分別為26.8％和36.8。
另外，按照它的使用狀態可以分為軟態（A類）和硬態（H類）兩種。
2、物理性能
⑴ 密度
對于銅層體積比為15％的銅包鋁線，其密度為3.63g／cm3；而銅層體積比為15％的銅包鋁線，其密度為3.32g／cm3。
由于銅包鋁線的密度小，使銅包鋁線具有很多優點：
① 對于同樣重量和線徑的純銅線和銅包鋁線相比，銅包鋁線的長度約為純銅線的1.72.5倍，這將為廠商降低材料成本。
② 由于1噸銅包鋁線中銅的重量為268368Kg，可代替1.72.5噸純銅線，使得使用銅包鋁線可以節約大量銅資源。
⑵ 比熱
根據熱力學公式Q＝cm（t2-t1），由于純銅線的比熱c＝0.092Kcal／kg.k，銅包鋁線的比熱c＝0.149Kcal／kg.k，這就意味著銅包鋁線的比熱要比純銅線的比熱要大得多，那么在同樣重量的銅包鋁線溫度升高1度所需要的熱量比純銅線的多，從而使銅包鋁線具有較低的溫度，這對安全用電有很大好處。
⑶導電性
銅包鋁的電阻率比純銅線大，比鋁小，20℃時體積比為10％和15％的銅包鋁線直流電阻率分別為≤0.02743Ωmm2／m和≤0.02676Ωmm2／m。所以按國際電工規定將退火工業銅在20℃時的電阻率等于0.017241Ωmm2／m為標準導電率，以100％IACS表示，那么銅包鋁的導電率為65％IACS左右。
⑷ 抗拉強度和延伸率
抗拉強度和延伸率是根據線徑不同而不同，具體參數可以參照電子行業標準《SJ／11223-2000銅包鋁線》。
三、銅包鋁線的驗收標準
目前銅包鋁是按照SJ／T 11223-2000銅包鋁線標準執行生產和驗收，如客戶有特殊要求，也可以按客戶的要求制定特殊的工藝方法生產。
四、銅包鋁線的應用領域：
1. 高頻信號傳輸
柔型同軸射頻電纜材料； 漏泄電纜內導體材料；網絡電纜的內導體材料；微細同軸電纜內導體材料；有線電視同軸電纜的首選內導體材料；50Ω射頻電纜、柔性射頻同軸電纜內導體材料；
2. 電力傳輸
絞線材料，保險絲材料，電力電纜導體材料，建筑布電線導體材料，匯流排等導體材料，汽車和機車專用電纜導體材料，計算機電纜、控制電纜及其他數據電纜內導體材料；
3. 其它領域
音頻、視頻導體材料；電源線導體材料；電腦周邊線、電腦排線的導體材料。
大連新達金屬材料有限公司是專門從事銅包鋁線、銅包鋁排等雙金屬復合導線的研制、開發及規模化生產的企業，是國內最具實力雙金屬復合導線、排生產廠家之一。

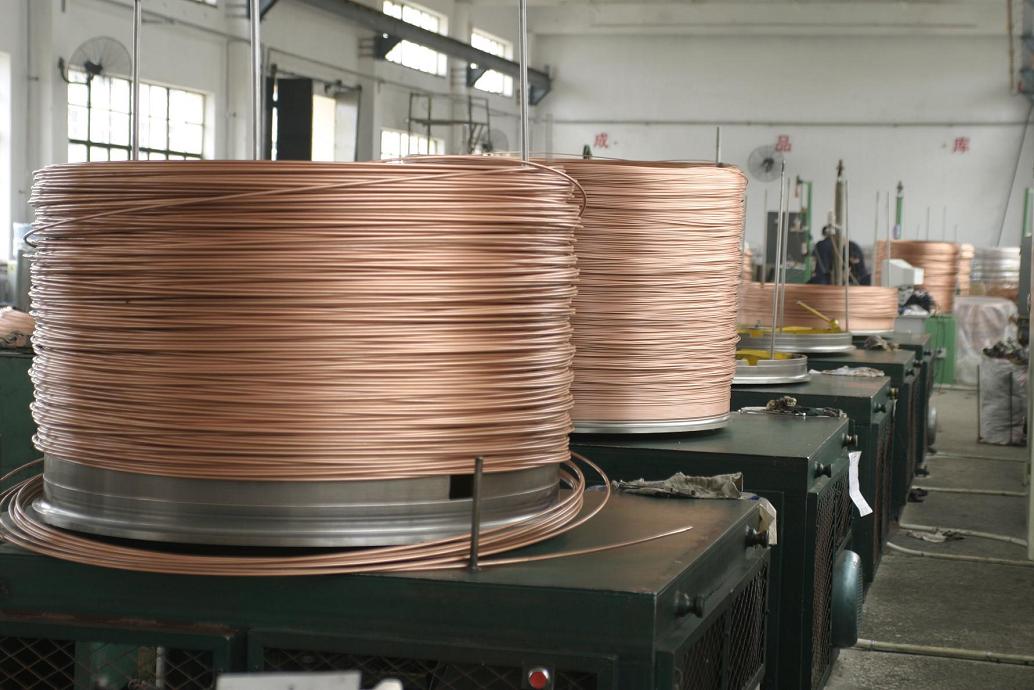

本公司年生產雙金屬復合新材2000噸，主要包括銅包鋁線、銅包鋁排、銅包鋁漆包線等高科技產品，廣泛用于同軸電纜、射頻電纜、泄漏電纜、高頻信號傳輸電纜及電力電纜、控制電纜等領域，在通信、軍工、航空航天、電子計算機、電子元器件等高科技領域彰顯企業風范。
公司現已通過ISO9001國際質量管理體系認證和ISO14001國際環境管理體系認證，建立了完善的質量管理和環境管理體系；公司引進了先進的制造設備，配備了完善的檢測設備，使公司生產的產品達到SJ/T11223-2000標準。我們堅持“顧客至上，質量為本，科學管理，務實創新”的企業方針，以嚴謹的態度，科學的方式管理企業，以至誠的服務理念，互惠的合作原則與各界人士共求發展，使企業不斷向更高更強邁進。
|
