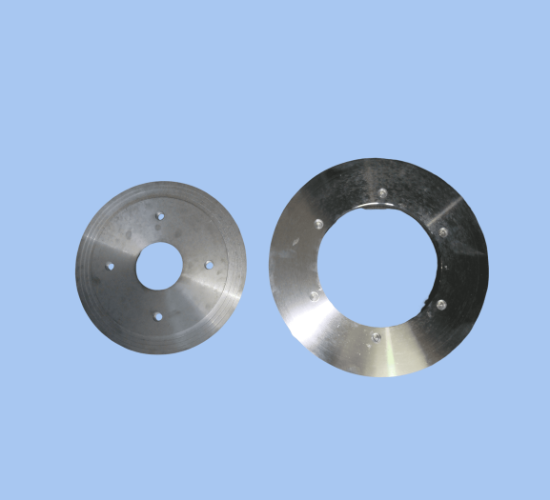

dbzz.net 圖巧為內外開槽孔的數量對砂輪多邊形效應的影響。如圖巧所示:不同孔數量時，基本上內開槽孔比外開槽孔的多邊形效應小;開槽孔數量越多，其徑向位移波動幅度會減小，但砂輪整體脹大會變大。內開槽12孔時砂輪基體基本上沒有出現多邊形效應，但砂輪整體脹大最大;而外開槽4孔時的徑向位移波動幅度最大，但砂輪整體脹大最小。因此，開槽數太少會造成砂輪高速旋轉時的多邊形效應，故內開槽選擇12孔(圖13b，外開槽選擇12或18孔，圖13a中是18孔。
圖16和圖17表示了內開槽槽底孔半徑和槽底孔分布位置圓半徑對砂輪基體應力分布的影響。如圖16所示:3條應力分布曲線交疊在一起，這說明槽底孔半徑對砂輪基體應力分布產生的影響并不明顯，沒有改變應力分布的變化趨勢，而且不同槽底孔半徑的最大環向應力基本接近。如圖17所示:槽底孔分布位置圓半徑將對砂輪基體的應力分布產生重要影響，分布位置圓半徑較大的應力分布曲線其最大環向應力依次向砂輪外側推移，且最大環向應力隨分布位置圓半徑的增大而有顯著的增加。這說明內開槽結構的槽底孔分布位置圓半徑不能太靠近砂輪外側，否則會產生較大的砂輪外側環向應力。選擇圖13b的分布位置圓半徑1 OOmm(直徑200mm)是比較適當的。
