| 供應 低壓電抗器 上海谷明電氣有限公司制造 |
|
   |
|
|
|||||||||||||||||||||||||||||||||
 添加到收藏夾
 點擊發郵件咨詢
 舉報此信息
 收藏到用戶中心
|
| 聯系我時，請說明在東北制造網上看到的，謝謝！ |
 微信分享 |
|
|||

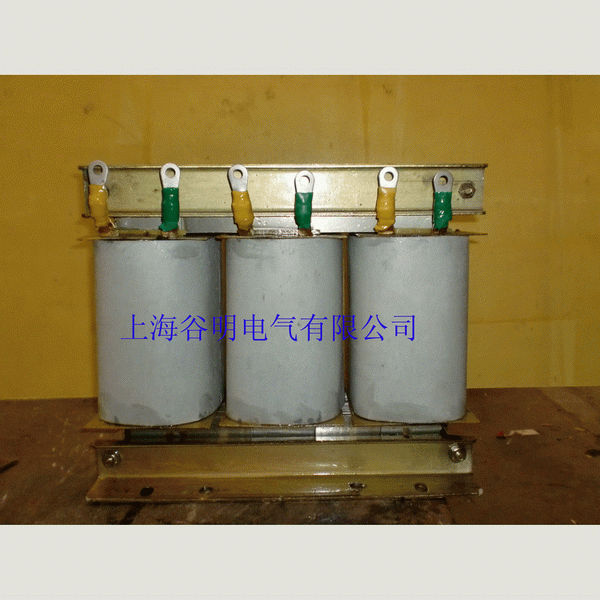

| 關鍵字：低壓串聯電抗器,變頻器用低壓電抗器,電容器用低壓電抗器 dbzz上海谷明電氣有限公司低壓電抗器產品說明： 一、說明： 上海谷明電氣生產的谷明牌低壓電抗器采用優質矽鋼片和導線經先進的工藝精制而成，具有體積小、溫升低、無噪聲等特點。通常安裝在變頻器直流調速器的輸入或輸出端，可抵制變頻器產生的諧波向電網傳遞，減少變頻產生的諧波對其他元件的干擾，改善電網質量、提高功率因數并限制電網電壓的異常波動和電網上的沖擊電流、平抑波形、減少對變頻器的影響。用在變頻器直流調速器的輸出端，限制變頻器與電機連接電纜的容性充電電流鈍化變頻器的PWM波的電壓上升率。提高功率因數補償因數、改善電網質量、平抑波形，是變頻與電機間重要元件之一。 二、結構特點： 1.該電抗器分為三相和單相兩種，均為鐵芯干式。 2.鐵芯采用優質低損砂耗優質硅鋼片，芯柱由多個氣隙分成均勻小段，氣隙采用環氧層壓玻璃布板作間隔，以保證電抗氣隙在運行過程中不發生變化。 3.線圈采用優質導線繞制，排列緊密且均勻，外表不包絕緣層，具有極佳的美感且有較好的散熱性能。 4.電抗器的線圈和鐵芯組裝成一體后以過預烘→真空浸漆熱烘固化→這一工藝流程，采用H級浸漬漆，使電抗器的線圈和鐵芯牢固地結合在一起，不但大大減小了運行時的噪音，而且具有極高的耐熱等級，可確保電抗器在高溫下亦能安全地無噪音地運行。 5.電抗器芯柱部分緊固件采用無磁性材料，確保電抗器具有較高的品質因數和較低的溫升，確保具有較好的濾波效果。 6.外露部件均采取了防腐蝕處理，引出端子采用鍍錫銅管端子。 7.該電抗器與國內同類產品相比具有體積小、重量輕、外觀美等優點，可與國外知名品牌相媲美。 三、使用環境條件： 1.海拔高度不超過2000米。 2.運行環境溫度-25℃+45℃，相對濕度不超過90%。 3.周圍無有害氣體，無易燃易爆物品。 4.周圍環境有良好的通風條件，如裝在柜內，應加裝通風設備。 四、性能參數： 1.適用于任何品牌變頻器 2.壓降：分5V和9V兩種 3.額定絕緣水平5KV/min. 4.電抗器各部位的溫升限值：鐵芯不超過85K，線圈溫升不超過95K。 5.電抗器噪聲不大于45dB 6.電抗器能在工頻加諧波電流不大于1.35倍額定電流下期運行。 7.電抗值線性度：在1.8倍額定電流下的電抗值與額定電流下的電抗值之比不低于0.95. 8.三相電抗器的任意兩相電抗值之差不大于±3%。 外形及安裝尺寸 規格型號 適配功率 （KW） 額定電流 （A） 壓降 絕緣等極 外形尺寸 安裝尺寸 （mm） 孔徑 ACL-8 0.75(1.5) 8 4%/2% F,H 150*80*140 75*60 6 ACL-10 2.2 10 4%/2% F,H 150*80*140 75*60 6 ACL-10 3.7(4.0) 10 4%/2% F,H 150*80*140 75*60 6 ACL-15 5.5 15 4%/2% F,H 150*80*140 75*60 6 ACL-20 7.5 20 4%/2% F,H 200*120*170 100*75 6 ACL-30 11 30 4%/2% F,H 200*120*170 112*90 6 ACL-40 15 40 4%/2% F,H 200*120*170 112*90 6 ACL-50 18.5 50 4%/2% F,H 200*120*170 112*90 10 ACL-60 22 60 4%/2% F,H 200*120*170 112*90 10 ACL-80 30 80 4%/2% F,H 240*200*210 133*120 10 ACL-110 37 110 4%/2% F,H 240*200*210 133*120 10 ACL-120 45 120 4%/2% F,H 240*200*210 133*120 10 ACL-150 55 150 4%/2% F,H 240*200*210 133*120 10 ACL-200 75 200 4%/2% F,H 280*220*230 172*130 10 ACL-250 90 250 4%/2% F,H 300*230*250 190*130 10 ACL-280 110 280 4%/2% F,H 310*230*260 190*130 10 ACL-300 132 300 4%/2% F,H 310*230*260 190*130 10 ACL-400 160 400 4%/2% F,H 320*230*270 190*130 10 ACL-450 187 450 4%/2% F,H 340*250*270 210*135 10 ACL-500 200(220) 500 4%/2% F,H 340*260*270 210*135 10 ACL-600 250(280) 600 4%/2% F,H 350*260*290 210*155 12 ACL-800 315 800 4%/2% F,H 350*270*310 210*155 12 ACL-1000 400 1000 4%/2% F,H 390*250*360 245*160 12 上海谷明電氣有限公司愿與您一直攜手合作共創雙贏。
|
