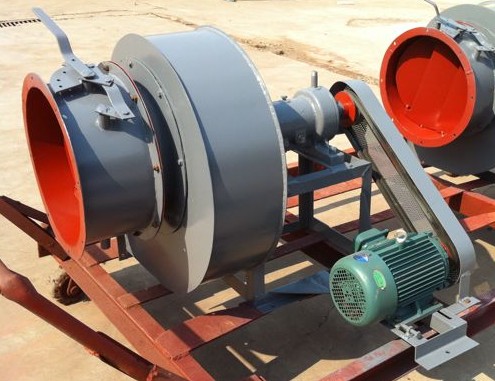

Y5-47鍋爐離心引風機

該風機的比轉數介于離心式風機和軸流式風機之間，兼有離心式風機壓力系數較高和軸流式風機流量系數較高二者之優。.

Y5-47型鍋爐離心引風機是一種在我國流行較早的風機，然而也是迄今為止使用概率最Gao的風機，其全壓效率可達90.5%，主要是與燃用各種煤質并配有消煙除塵裝置的1-20t/h工業鍋爐配套，凡進氣條件相當，性能又相適應的可選用，但最Gao溫度不得超過250℃。

風機的特點

當前工業鍋爐系列較多，燃用煤質優劣懸殊，配用的除塵器阻力不一，所需的引風機的風量、風壓差異較大，為適應上述情況，考慮到風機的經濟性，除配套20噸鍋爐的引風機所需功率較大，而用（D式）聯軸器直聯傳動外，其余均采用三角膠帶（C式）傳動，不僅能以一個機號采用不同轉速來滿足同一噸位鍋爐配置各類除塵器的要求，減少了風機的系列和機號，而且也便于使用單位根據實際情況，自行變換主軸轉速以獲得所需的較理想的風量、風壓。本風機結構設計合理，制造工藝相對簡單，維修方便，不易損壞，保修周期長，在與鍋爐配套的各種風機中仍不失為中流砥柱。

風機的型式

1、 引風機又可制成左旋轉和右旋轉兩種型式。從傳動部正式風機，如葉輪順時針旋轉稱為右旋轉，以“右”表示，逆時針旋轉稱為左旋轉，以“左”表示。

2、 風機的出風口位置以機殼的出風口角度表示。“左”“右”均可制成0°90°180°三種角度。

主要組成部分的結構和特性

風機由葉輪、機殼、進風口、傳動部、調節門等部分組成。

1、 葉輪：有12片，材料為16Mn的后傾平板葉片，焊接弧錐形前盤與平板形后盤中間，經靜、動平衡校正，因此，運轉平穩，有較高的輕度和耐磨性，使用壽命較長。

2、 機殼：有鋼板焊接成蝸殼整體。NO8以上“左”、“右”旋轉通用。

3、 進風口；斂散式的進風口制成整體結構，用螺栓固定在機殼入風口側。

4、 傳動組：傳動主軸以優質鋼制成，采用滾動軸承（Ⅱ）型：整體桶式軸承箱，用30#機械潤滑，NO8以上有油位標志及溫度計，有水冷裝置，須加輸水管，耗水量0.5-1m3/h，NO6以下用風扇自冷。（Ⅰ）型：NO4-6用兩只并列軸承箱，潤滑用軸承潤滑脂或二硫化鉬潤滑，與機殼之間用兩半圓風扇自冷，NO8-12.4用兩只并列軸承箱。

5、 調節門：用以調節風量，軸向裝在進風口前，轉動靈活方便，調節范圍，由全開到全閉，NO8以上采用花瓣式，NO6以下采用蝶閥式，為使調節門正常工作，必須保持良好的潤滑狀態，采用膨脹潤滑脂。

Y5-47型鍋爐離心引風機性能參數表

機號 轉速r/min 全壓(Pa) 流量(m3/h) 功率(KW) 電機型號

4C 2900 990-1451 2750-5060 3 Y100L-2

4C 3300 1285-1873 3130-5750 4 Y112M-2

5C 2900 1549-2265 5360-9870 7.5 Y132S2-2

5C 2920 1265-1844 4840-8900 5.5 Y132S1-2

6C 2850 3148 9110-10200 15 Y160M2-2

6C 2850 2148-3148 11300-16760 18.5 Y160L-2

6C 2620 1824-2658 8370-15410 15 Y160M2-2

8C 1820 2530 13780-15430 18.5 Y180M-4

8C 1820 1726-2501 17080-25360 22 Y180L-4

8C 1980 2050-2991 15000-27600 30 Y200L-4

9C 1740 2001-2922 18780-34550 37 Y225S-4

9C 1820 2903-3197 19640-29070 37 Y225S-4

9C 1820 2187-2736 31420-36140 45 Y225M-4

12D 1450 2471-3609 37100-68250 75 Y280S-4

12.4D 1450 2638-3854 40940-75330 90 Y280M-4
