關鍵字：80型扁鋼角鋼卷圓機,卷圓,法蘭,成型
dbzz江西【廠家供應】80型扁鋼角鋼卷圓機、槽鋼冷彎機、法蘭、卷圓
一、產品簡介：

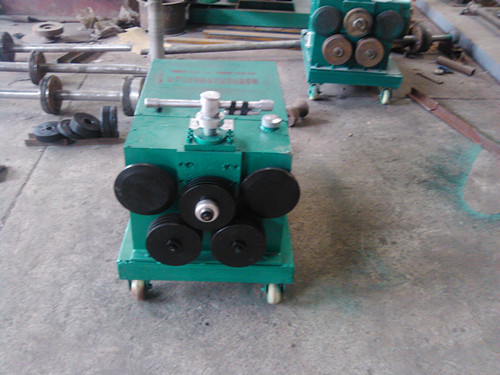

80型角鋼扁鋼法蘭成型機是通風空調管道安裝工程中用于制作
角鋼法蘭和扁鋼法蘭的專用設備。
本機結構緊湊、外形大方、噪聲小、傳動件和軸承用箱體內的稀油（30號、20號機械油）充分潤滑，從而延長了設備的使用壽命。甚至在長期的運轉情況下設備仍能正常工作。此外，操作、調整、維修方便。
二、角鋼扁鋼法蘭成型機的工作原理：
在托架上放置電機，傳動箱固定在托架上，由電機經三角皮帶傳動，帶動蝸桿、渦輪。并由渦輪軸上的小齒輪在帶動兩個內、外輥轉動。
工作時，卷制角鋼法蘭直徑大小，通過調節螺桿控制上輥輪的下壓行程量來調節。對加工不同規格的角鋼尺寸時，按角鋼的壁厚，調節內輥輪和外輥輪之間的間隙（件附圖1），調節時，先松開螺釘2，用內六方扳手，調整螺釘3，使角鋼在槽中能靈活移動，最后鎖緊螺栓2，即可進行不同規格的卷圓工作。
80型技術參數：（單位：mm）
角鋼規格 最小加工直徑 扁鋼規格 最小加工直徑
63×6 350 60×6 350
70×6 450 70×7 500
75×7 550 80×8 650
80×8 700
工作速度
2m/min
設備外型尺寸
1100×850×1250（mm）
電機功率4KW,減速機：BWD-4-87
設備使用與保養：
1、設備擺放平穩，四輪受力均勻。
2、設備使用前，先檢查傳動箱側面油標所顯示的油位，如果油位低于油線時，須從箱體蓋上向箱體內注潤滑油，直到達到油線位置。
3、夏季注入40號機械油，冬季可注入20號機械油。正常使用半年后，換油一次，可保證設備正常運轉和延長壽命。
4、操作人員了解并掌握該設備的結構及工作原理和保養檢查點。
5、壓輪進給時，先將上面圓螺母松開，進給到達刻度后，再將圓螺母擰緊固定；被動壓輪進給時應將工件完全退出。
