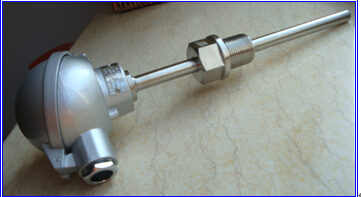

dbzzWZ-PF法蘭式溫度一體化變送器
技術簡述
供電:14-34VDC（24VDC）傳感器無需供電
長度:按要求
量程:－200℃＋1600℃
輸出:變送器信號：4~20mA、 0~5V 、0~10V；傳感器信號：熱電阻Pt100、Pt1000、Cu50、熱電偶R、S、K、E、J、T、N、B型；
測溫傳感元件類型:熱電阻（偶）
直徑:按要求
接線盒：鋁制防水接線盒
一、 概述：
WZ-P系列熱電偶（阻）一體化溫度變送器是二次儀表中的現場安裝式溫度變送單元。它由熱電偶或熱電阻與溫度變送器模塊組成，帶有非線性校正電路，可直接測量工業過程中－200℃＋1600℃范圍內的液體、氣體介質和各種特殊介質的溫度，將溫度信號轉變成與溫度信號成線性的電流或電壓輸出信號，可傳輸于顯示、調節記錄儀表或計算機進行集散控制。
二、特點：
具有高精度的冷端補償電路，全溫度范圍內補償精度±0.5℃；
獨創的非線性校正電路，輸出信號與被測量溫度成線性關系；
內帶漂移自校正系統，在整個工作溫度范圍內保證精度。
三、技術參數：
基本誤差：A級±0.25% B級±0.5%
環境溫度變化影響：
對于0.25級:0.02%F.S/℃
對于0.5級:0.05%F.S/℃
輸出：4-20mA 0~5V等
供電電壓：14-34VDC,額定電壓24VDC
負載能力：見下圖的RlVs關系，以輸出4~20mA為例
供電電壓為24VDC時，負載為500Ω
熱電偶冷端補償誤差：工作溫度范圍內，小于1℃
工作環境溫度范圍：-25+85℃
儲存溫度:-25+125℃
相對濕度：595%,無冷凝
現場顯示式表頭精度：模擬式指針表頭為：±1.0%
數字式顯示表頭為：±0.5%
功耗：＜0.5W
四：保護管封裝型式：
裝配式: 管徑Φ5~Φ25
鎧裝式: 管徑Φ2~Φ8
五、 保護管材料的使用溫度和熱響應時間
裝配式
保護管直徑 保護管材料 使用溫度℃ 響應時間
長期 短期
Φ16 鋼玉管 1600 1800 ＜150
高鋁管 1300 1600
1Cr18Ni8Ti -200~+800 900 ＜90
Cr25Ti 1000 1100
碳鋼20# -200~+600 800
Φ20 鋼玉管 1600 1800 ＜240
高鋁管 1300 1600
1Cr18Ni8Ti -200~+800 900 ＜90
Cr25Ti 1000 1100
碳鋼20#, , , -200~+600 800
Φ25 鋼玉管 1600 1800 ＜360
高鋁管 1300 1600
1Cr18Ni8Ti -200~+800 900 ＜90
Cr25Ti 1000 1100
碳鋼20# -200~+600 800
鎧裝式
套管直徑 Φ2 Φ3 Φ4 Φ5 Φ6 Φ8
熱電偶響應時間(S) ＜0.5 ＜1.2 ＜2.5 ＜4 ＜6 ＜8
熱電阻響應時間(S) - ＜3 ＜5 ＜8 ＜12 ＜15
六、安裝方法:法蘭固定
固定法蘭（常用尺寸）
d D2 D1 D0 d0 H
Φ12
Φ16
Φ20 Φ95 Φ65 Φ45 Φ14 19 |
