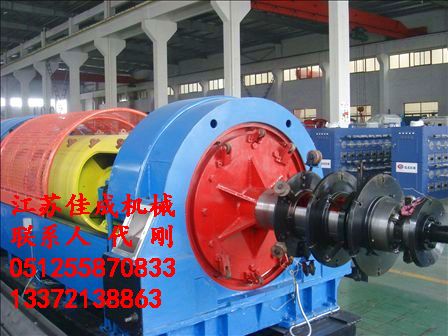

6GJ-630型管式絞線機技術說明（交流變頻）

一、設備用途

本管式絞線機專供絞合銅絞線，鋼芯鋁絞線或鋼絲繩股線絞合之用，亦適用于鋁包鋼線和鋁合金線絞合之用。

二、產品特點

1、機組機械強度高、可靠性高、生產效率高、能耗低、結構緊湊、啟動平穩、操作方便、運行噪音小。

2、筒體結構為整體式，專用設備加工、控制、檢測，精度高。

3、托輪采用高密度、耐熱等級高、抗震性能好、耐磨擦的國內名牌廠家材料加工，使用壽命長。

4、托輪兩端支承座裝有調心軸承，使托輪與筒體接觸更緊密。托輪采用侵油式，每組托輪在筒體下部增加一只負重托輪，在滿負荷時自動調整托輪負荷，減少磨擦，保證筒體平穩高速運轉。

三、主要技術規范

單線直徑                     φ1.84.8mm

最大絞合直徑                 φ21 mm

    筒體轉速                     300,208r/min

    牽引輪直徑                   φ1250  mm，雙輪

節距范圍                     40.22448.07  mm

絞合方向                     左、右雙向

    主電機(交流電機變頻調速)     Y280-8B3 740r/min 45kW

收線電機型號                 JLJ-160-6/6   6 kg.m

出線速度                     15110 m/min

前放線盤(D×d×L)           φ630×φ355×475 (孔127)mm

φ1000×φ490×710 (孔80)mm

    管內放線盤(D×d×L)         φ630×φ355×475(孔127) mm

  收線盤規格                   PN800PN1600 mm

機器外形尺寸(L×W×H)        23850×2680×1626 mm

四、設備的結構及組成

本機由下列主要部件所組成：放線架、井字輪、車頭箱、筒體部件、斷線停車裝置、線盤架、托輪、線模座、計米器、雙牽引輪裝置、機械傳動系統、φ1600固定式收排線架、電控柜和安全防護罩等
