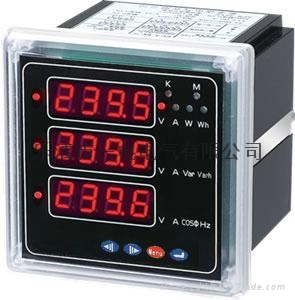

dbzz智能電表SM72/SM72 說明書
一、功能綜述
智能電表SM72/SM72 型智能表是在消化國外進口同類產品的技術基礎上，根據我國對電力設備的運行和計算機智能化監控要求而設計的，通過面板按鍵設定顯示參數，直接顯示一次電流或電壓，本儀表能直接取代傳統的模擬指針表，可選帶RS485接口，與微機進行數據交換，是適合工礦企業、民用建筑、樓宇自動化等現代供配電系統的一種高性能自動化儀表。
二、主要技術指標
1、信號輸入
標稱輸入：電流 AC 05A 電壓AC 0450V
允許過量程：瞬時：2倍/5秒; 持續：1. 2倍
2、電流輸入范圍：0 5A
電壓輸入范圍：0450V
3、出廠顯示范圍：電流 0.000 5.000A，電壓 0000450.0或任意設定
4、精度： 0.5 ％
5、報警：AM1為上限報警，AM2為下限報警(可選)
6、絕緣強度： IEC 60255-5 2kVrms-1min
7、環境承受能力： 工作 IEC 60068-1和2 0℃+55℃
儲存 IEC 60068-1和2 -25℃+70℃
濕熱 IEC 60068-1-3 93%RH 40℃
8、使用場合：無腐蝕性氣體及金屬粉塵，海拔高度< 3000 M
9、工作電源及功耗： AC ( 80265)V或DC ( 100275)V 3VA
10、環境溫度：-50度50度
三、操作說明
1、 參數的設定：按住移位鍵和加位鍵1秒，PV1顯示器顯示第一個參數RELI，PV3顯示器顯示上次設定好的參數值，且個位數字閃爍，可用加鍵和移位鍵修改數字，被修改的參數按SET確認，并轉回下一個參數REHI，按下SET鍵進入下一參數DLED,依上述方法設定。按住SET鍵超過3秒鐘，自動保存數據并退出參數設置狀態。
2、 RELI不能大于REHI，否則顯示NNNN，設定顯示錯誤、AL不能大于AH，否則顯示NNNN，設定報警錯誤、HY不能大于AH，否則顯示NNNN，設定回差錯誤。
3、 把AL和AH的參數設定為0時，則表示關報警，同時要把HY設為0，因為沒有報警時，也就沒有回差，如沒有設定為0，則顯示NNNN，錯誤。在沒有用到報警時請把參數設為0。
4、 參數設定時，被修改的參數必須按SET鍵確認3秒鐘后自動保存退出，否則無效。如20秒鐘內無鍵入動作，則自動退出參數層，返回到正常測量顯示和控制狀態。
四、參數符號解釋
符號
名 稱
設定范圍
說 明
出廠值
RELI
顯示最低值
09999
當計算機沒有輸入或輸入為零時，儀表顯示為RELI的值。
0.000
REHI
顯示最高值
09999
當計算機輸入為滿度或最大值時，儀表顯示為REHI的值。
5.000
DLED
小數點和位單燈
07
表示0：沒有小數點和沒有單位K燈 1：十位小數點和沒有單位K燈
2：百位小數點和沒有單位K燈 3：千位小數點和沒有單位K燈
4：沒有小數點和有單位K燈亮 5：十位小數點和有單位K燈亮
6：百位小數點和有單位K燈亮 7：千位小數點和有單位K燈亮
3
BJ
報警選擇
0,A,B,C
0:三相報警都關閉 A:選擇A相報警
B:選擇B相報警 C:選擇C相報警
C
AH
上限報警（偏差）值
09999
當測量≥（設定值＋偏差值）時報警
0
AL
下限報警（偏差）值 |
