關鍵字：湖北高壓開關柜,展宇電氣高壓柜,KYN開關柜最新,開關柜優惠報價
dbzz供應最新精品高壓開關柜 高壓配電柜高效節能優質保證 湖北高壓開關柜 開關柜優惠報價

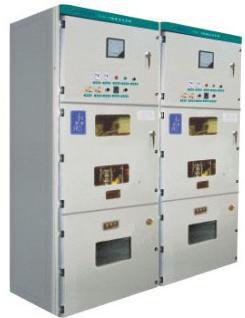

KYN鎧裝中置式金屬封閉開關設備是我公司吸收國內外先進制造技術的基礎上設計研發的新型產品，主開關柜可配置多種國產及進口真空斷路器，適用于3.6--12kv三相交流50hz的電網，作為接受和分配電能，并對電路實行控制、監測和保護之用。
主要特點：
1.手車骨架采用薄鋼板經CNC機床加工后組裝而成。手車與柜體絕緣配合，結構聯鎖安全、可靠、靈活。根據用途不同手車分?jǐn)嗦菲魇周�、電壓互感器手車、�?jì)量手車、隔離手車。
2、防止誤操作的聯鎖裝置
開關設備內裝有安全可靠的聯鎖裝置，完全滿足五防的要求。
1>.儀表室門上裝有提示性的按鈕或者KK型轉換開關，以防止誤合、誤分?jǐn)嗦菲鳌?
2>.斷路器手車在試驗或工作位置時，斷路器才能進行合分操作，而且在斷路器合閘后，手車無法移動，防止了帶負荷時誤推拉斷路器。
3>.僅當接地開關處在分閘位置時，斷路器手車才能從試驗/斷開位置移于工作位置，僅當斷路器手車處于試驗/斷開位置時，接地開關才能進行合閘操作（接地開關可帶電壓顯示裝置）。這樣可實現了防止帶電誤合接地開關及防止了接地開關處在閉合位置時關合斷路器。
4>.接地開關處于分閘位置時，下門及后門都無法打開，防止了誤入帶電間隔。
5>.斷路器手車確實在試驗室或工作位置，而沒有控制電壓時，僅能手動分閘，不能合閘。
6>.斷路器手車在工作位置時，二次插頭被鎖定不能拔除。
7>.各柜體可裝電氣聯鎖。
本開關設備還可以在接地開關操作機構上加裝電磁鐵鎖定裝置以提高可靠性，其訂貨按用戶的需求選擇。
3、帶電顯示裝置
如果用戶有所需求時，開關柜內可設有檢測一次回路運行的可選件即帶電顯示裝置。該裝置由高壓傳感器和可攜帶式顯示器兩單元組成，經用戶外接導線連接一體。該裝置不僅可以提示高壓回路帶電狀況，而且還可以與電磁鎖配合，實現強制閉鎖開關手柄、柜門，達到防止帶電關合接地開關、防止誤入帶電間隔，從而提高配套產品的防誤操作性能。
4、防止凝露和腐蝕 。
安裝和使用
l．產品開箱等候安裝時，應放置在清潔干燥的房間內。
2．安裝步驟如下：
a．將開關柜固定在基礎槽鋼上，可用M12-- M14底腳螺釘，也可采用焊接。
b．開關柜間以M12螺栓連接。
c．安裝主母線。安裝前應檢查接觸面是否平整、清潔、無氧化，如需再次加工，則應注意接觸面在加工過程中永遠有中性凡士林油保護，以防生成氧化層，主母線及柜內各接點的螺栓在投入運行前均需將再緊一遍。
d．安裝電纜。電纜固定在柜底角鋼上，按相應規程后，將纜芯連接于電器出線端上，電纜根數超過兩根時應加分線板。
e．柜體接地。將接地線接在端子室內側接地螺栓上或當柜體焊接于基礎槽鋼時，將地線聯接于基礎槽鋼上。
f．按斷路器安裝使用說明書對斷路器進行調試工作。
g．傳動系統試動作，要求準確無誤。各轉動部位均注以潤滑油。
h．各繼電器整定后，對整個輔助回路進行動作試驗。
產品的安裝應按配電設備的一般安裝方法進行，基礎槽鋼和采用螺栓固定方式時的螺栓由用戶自備。主母線連接時，必需使搭接面貼合、平整，否則松開拼柜螺栓進行調整。 |
