關鍵字：水平下調式卷板機,南通特力機床卷板機,江蘇南通卷板機,卷板機價格廠家

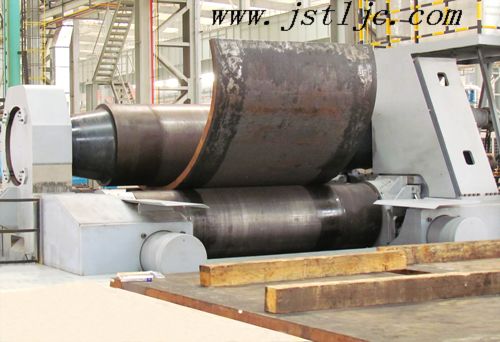

dbzz產品介紹W11X系列水平下調式卷板機，三輥均為主動輥，上輥的升降和下輥的水平移動為液壓驅動，主油缸下置式，同步由計算機控制，同步精度±0.15mm。該設備結構緊湊，外形尺寸小，卷制制品精度高，特別使用于冷、熱卷卷板機。
W11X系列大型微控全液壓三輥水平下調式卷板機，用于完成鍋爐壓力容器用圓筒體，錐體的卷制、校圓。用于大型厚壁承壓設備、化工壓力容器等產品的筒體卷制和焊后校圓。 上輥可以垂直升降，兩下輥可以分別水平移動。 三根工作輥分別通過液壓馬達驅動，為卷制板材提供卷制扭矩。卷板速度通過液壓系統自動控制，適應厚板和熱卷的工藝要求。 兩下輥中心距可調，提高卷板機的卷制工藝范圍。 翻倒側主油缸采用下置式，翻倒架較小，卷制錐筒錐角范圍寬。 該機具有體積小，重量輕，結構緊湊，占地面積小，傳遞效率高，環境適應性強等優點。 設備主體結構是由上輥裝置、下輥及水平移動裝置、主傳動裝置、翻倒裝置、左右側機架、底盤、平衡裝置等組成。 3-1、上輥裝置 上輥裝置由主油缸、上輥軸承座、上輥、雙列調心軸承等組成。 兩主油缸提供卷制板材所需的加壓力，主油缸工作壓力為19.5 MPa。 雙列調心軸承采用低速、重載的調心滾子軸承。 上輥呈鼓形，設計時以上輥最大加壓力的負荷系數0.7均布載荷來預置補償上輥受力變形撓度。 上輥材質為合金鋼42CrMo，粗加工后調質處理HB241~286，按照JB/ZG4289-86軋輥鋼標準，剛度符合(1/700~1/1000)L L—指兩側機架中心線之間的距離。 3-2、下輥及水平移動裝置 下輥裝置由下輥、下輥軸承座、下輥輸入齒輪、雙列調心動軸承，水平移動油缸、行星減速機、液壓馬達等組成。 下輥材質同樣為合金鋼，粗加工后調質處理HB241~286，按照JB/ZG4289-86軋輥鋼標準，剛度符合(1/700~1/1000)L L—指兩側機架中心線之間距離。 水平移動裝置由水平移動電機提供動力，帶動下輥裝置的水平移動，實現板材的非對稱卷制。 下輥的傳動由電機帶動行星減速機使兩下輥轉動，為板材送進提供方便。產品屬性W11X系列水平下調式卷板機，三輥均為主動輥，上輥的升降和下輥的水平移動為液壓驅動，主油缸下置式，同步由計算機控制，同步精度±0.15mm。該設備結構緊湊，外形尺寸小，卷制制品精度高，特別使用于冷、熱卷卷板機。
W11X系列大型微控全液壓三輥水平下調式卷板機，用于完成鍋爐壓力容器用圓筒體，錐體的卷制、校圓。用于大型厚壁承壓設備、化工壓力容器等產品的筒體卷制和焊后校圓。 上輥可以垂直升降，兩下輥可以分別水平移動。 三根工作輥分別通過液壓馬達驅動，為卷制板材提供卷制扭矩。卷板速度通過液壓系統自動控制，適應厚板和熱卷的工藝要求。 兩下輥中心距可調，提高卷板機的卷制工藝范圍。 翻倒側主油缸采用下置式，翻倒架較小，卷制錐筒錐角范圍寬。 該機具有體積小，重量輕，結構緊湊，占地面積小，傳遞效率高，環境適應性強等優點。 設備主體結構是由上輥裝置、下輥及水平移動裝置、主傳動裝置、翻倒裝置、左右側機架、底盤、平衡裝置等組成。 3-1、上輥裝置 上輥裝置由主油缸、上輥軸承座、上輥、雙列調心軸承等組成。 兩主油缸提供卷制板材所需的加壓力，主油缸工作壓力為19.5 MPa。 雙列調心軸承采用低速、重載的調心滾子軸承。 上輥呈鼓形，設計時以上輥最大加壓力的負荷系數0.7均布載荷來預置補償上輥受力變形撓度。 上輥材質為合金鋼42CrMo，粗加工后調質處理HB241~286，按照JB/ZG4289-86軋輥鋼標準，剛度符合(1/700~1/1000)L L—指兩側機架中心線之間的距離。 3-2、下輥及水平移動裝置 下輥裝置由下輥、下輥軸承座、下輥輸入齒輪、雙列調心動軸承，水平移動油缸、行星減速機、液壓馬達等組成。 下輥材質同樣為合金鋼，粗加工后調質處理HB241~286，按照JB/ZG4289-86軋輥鋼標準，剛度符合(1/700~1/1000)L L—指兩側機架中心線之間距離。 水平移動裝置由水平移動電機提供動力，帶動下輥裝置的水平移動，實現板材的非對稱卷制。 下輥的傳動由電機帶動行星減速機使兩下輥轉動，為板材送進提供方便。其他說明南通特力鍛壓機床有限公司專業生產銷售卷板機、大型船用卷板機、三輥卷板機、上輥萬能式卷板機、四輥卷板機、數控卷板機、液壓卷板機、液壓對稱式卷板機、水平下調式卷板機、液壓機、機械卷板機、機械對稱式卷板機、非對稱式卷板機、四柱液壓機、油壓機、壓力機、型材彎曲機，歡迎您前來參觀考察指導！歡迎來電咨詢13515200777儲經理將為您帶來最專業最全面的卷板機、液壓機、型材彎曲機等產品性能特點及報價供您參考！！www.jstljc.com。交易說明南通特力鍛壓機床專業生產銷售卷板機大型船用卷板機三輥卷板機上輥萬能式卷板機四輥卷板機數控卷板機液壓卷板機液壓對稱式卷板機水平下調式卷板機液壓機機械卷板機機械對稱式卷板機非對稱式卷板機四柱液壓機油壓機。 |
