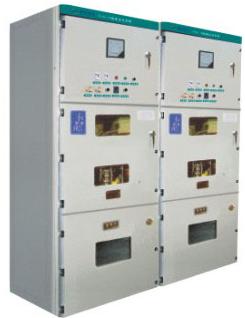

dbzz產品介紹KYN28-12型高壓鎧裝中置式金屬封閉開關設備是我公司吸收國內外先進制造技術的基礎上設計研發的新型產品，主開關可配置多種國產VS1系列真空斷路器，也可配置VD4(ABB公司)真空斷路器。適用于3.6-12KV三相交流50HZ電網，作為接受和分配電能，并對電路實行控制、監測和保護之用。主要特點：1、手車手車骨架采用薄鋼板經CNC機床加工后組裝而成。手車與柜體絕緣配合，結構聯鎖安全、可靠、靈活。根據用途不同手車分斷路器手車、電壓互感器手車、計量手車、隔離手車。2、防止誤操作的聯鎖裝置開關設備內裝有安全可靠的聯鎖裝置，完全滿足五防的要求。1>.儀表室門上裝有提示性的按鈕或者KK型轉換開關，以防止誤合、誤分斷路器。2>.斷路器手車在試驗或工作位置時，斷路器才能進行合分操作，而且在斷路器合閘后，手車無法移動，防止了帶負荷時誤推拉斷路器。3>.僅當接地開關處在分閘位置時，斷路器手車才能從試驗/斷開位置移于工作位置，僅當斷路器手車處于試驗/斷開位置時，接地開關才能進行合閘操作（接地開關可帶電壓顯示裝置）。這樣可實現了防止帶電誤合接地開關及防止了接地開關處在閉合位置時關合斷路器。4>.接地開關處于分閘位置時，下門及后門都無法打開，防止了誤入帶電間隔。5>.斷路器手車確實在試驗室或工作位置，而沒有控制電壓時，僅能手動分閘，不能合閘。6>.斷路器手車在工作位置時，二次插頭被鎖定不能拔除。7>.各柜體可裝電氣聯鎖。本開關設備還可以在接地開關操作機構上加裝電磁鐵鎖定裝置以提高可靠性，其訂貨按用戶的需求選擇。
3、帶電顯示裝置如果用戶有所需求時，開關柜內可設有檢測一次回路運行的可選件即帶電顯示裝置。該裝置由高壓傳感器和可攜帶式顯示器兩單元組成，經用戶外接導線連接一體。該裝置不僅可以提示高壓回路帶電狀況，而且還可以與電磁鎖配合，實現強制閉鎖開關手柄、柜門，達到防止帶電關合接地開關、防止誤入帶電間隔，從而提高配套產品的防誤操作性能。
4、防止凝露和腐蝕 。產品屬性外殼開關設備的外殼選用進口敷鋁鋅薄鋼板，經CNC機床加工，并采取多重折邊工藝，這樣使整個柜體不僅精度高，具有很強的抗腐蝕與抗氧化的作用，而且比其它同類設備柜體整體重量輕、機械強度高、外形美觀。柜體采用組裝式結構，用拉鉚螺母和高強度的螺栓聯接而成，使加工生產周期短、零部件通用性強、占地面積少，便于組織生產。隔離開關設備的主要電氣元件都有其獨立的隔室，即斷路器隔室、母線隔室、電纜隔室、繼電器儀表室、各隔室防護等級都達到IP2X。除繼電器室外，其它三隔室都分別有其泄壓通道。由于采用了中置式形式，電纜室高度大大增加，因此設備可聯接多路電纜。母線隔室主母線套單臺拼接相互貫穿聯接，通過分支母線和靜觸頭盒固定，主母線和聯絡母線為矩形截面的銅排，用于大電流負荷時采用雙根母排拼成。支母線通過螺栓聯接于靜觸頭盒和主母線，不需要其它支撐。對于特殊需要，母線可用熱縮套和聯接螺栓絕緣套和端帽覆蓋，相信柜母線用套管固定，這樣聯接母線間所保留的空氣緩沖，在出現內部故障電弧時，能防止其貫穿熔化，套管能有效把事故限制在隔離內而不向其它柜蔓延。斷路器隔室隔室兩側安裝軌道，供手車在械內由隔離位置/試驗位置移動滑至工作位置，靜觸頭裝置的隔板（活門）安裝于手車室的后壁。當手車從斷開位置/試驗位置移動到工作位置過程中，上下靜觸頭盒上的活門與手車聯動，同時自動打開，當反方向移動時活門則自動閉合，直至手車退至一定位置而安全覆蓋住靜觸頭盒，開成有效隔離。同時，由于上、下活門不聯動，在檢修時，可鎖定帶電側的活門，從而保證檢修維護人員不觸及帶電體，在斷路器室門關閉時，手車同樣能被操作，通過上門觀察窗，可以觀察隔室內手車所處位置、合（分）閘顯示及儲能狀況。電纜隔室開關設備采用中置式，因而電纜室空間較大。電流互感器、接地開關裝于隔室后壁，避雷器安裝于隔室后下部。將手車和可抽出式不平隔板移開后，施工人員就能從正面進入柜內安裝和維護。電纜室內的電纜連接導體每相可并1-3根單芯電纜，必要時每相可并接6根單芯電纜。聯接電纜的柜底配制有開縫的可卸式非金屬封板或不導磁金屬封板，確保方便施工。繼電器儀表室繼電器儀表室內可安裝繼電保護元件、儀表、帶電監察指示器，以及特殊要求的二次設備。控制線路敷設在足夠空間的線槽內，并有金屬蓋板，可使二次線與高壓室隔離。其他說明安裝和使用
l．產品開箱等候安裝時，應放置在清潔干燥的房間內。2．安裝步驟如下：a．將開關柜固定在基礎槽鋼上，可用M12-- M14底腳螺釘，也可采用焊接。b．開關柜間以M12螺栓連接。c．安裝主母線。安裝前應檢查接觸面是否平整、清潔、無氧化，如需再次加工，則應注意接觸面在加工過程中永遠有中性凡士林油保護，以防生成氧化層，主母線及柜內各接點的螺栓在投入運行前均需將再緊一遍。d．安裝電纜。電纜固定在柜底角鋼上，按相應規程后，將纜芯連接于電器出線端上，電纜根數超過兩根時應加分線板。e．柜體接地。將接地線接在端子室內側接地螺栓上或當柜體焊接于基礎槽鋼時，將地線聯接于基礎槽鋼上。f．按斷路器安裝使用說明書對斷路器進行調試工作。g．傳動系統試動作，要求準確無誤。各轉動部位均注以潤滑油。h．各繼電器整定后，對整個輔助回路進行動作試驗。產品的安裝應按配電設備的一般安裝方法進行，基礎槽鋼和采用螺栓固定方式時的螺栓由用戶自備。主母線連接時，必需使搭接面貼合、平整，否則松開拼柜螺栓進行調整。交易說明主接線方案圖編號、用途和單線系統圖、額定電壓、額定電流、額定短路開斷電流、配電室平面布置圖及開關柜的排列配置圖等 |
