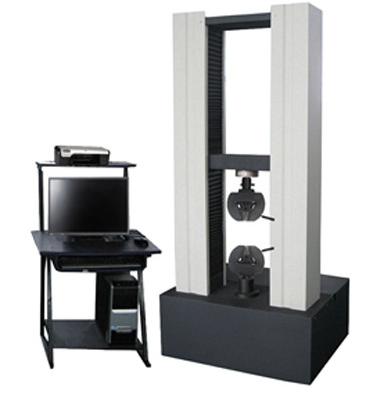

dbzz微機控制電子萬能試驗機JDL-50KN
一. 拉力機主機規格
A.高精度美國傳力力量傳感器: 50KN。力量精度在±0.5 %以內。
B.容量分段:全程七檔：× 1，× 2，× 5，× 10，× 20，× 50，× 100%
C.動力系統:日本松下交流伺服電機+松下交流驅動器＋減速機＋滾珠絲桿。
D.控制系統: 采用Pulse Command控制方式使控制更精準速度控制范圍0.001~250 mm/min。具有快速粗調與慢速微調功能。測試后自動回歸原點、自動儲存。
E.數據傳輸方式：RS232傳輸。
F.顯示方式:UTM107+WIN-XP測試軟件計算機屏幕顯示。
G.簡潔的全程一檔與精密全程七檔力量線性雙校正系統。
H.豪華測試界面軟件可實現定速度、定位移、定荷重（可設定保持時間）、定荷重增率、定應力增率、定應變增率等控制模式加上多階控制模式可滿足不同的測試要求。
I.測試空間:測試寬度約450mm（標準規格）行走空間800mm（不含夾具）（標準規格）
J.全程位移: 編碼器2500 P/R，提升4倍精度采用LINE DRIVE編碼器抗干擾能力極強.位移解析0.001mm。小變形：金屬引伸計，解析 0.001mm（需選購）
K.安全裝置:過載緊急停機裝置、上下行程限定裝置、漏電自動斷電系統、自動斷點停機功能。
M.手控方式：可增添無線遙控裝置或手動操作盒。（需選購）
二. 拉力機主要技術指標
1、量程范圍： 50KN
2、準確度等級：0.5級
3、負荷測量范圍：0.2%—100%FS
4、試驗力示值允許誤差極限：示值的±0.5%以內
5、試驗力示值分辨率：最大試驗力的1/±300000
6、變形測量范圍：0.02—100%FS
7、變形示值誤差極限：示值的±0.5%以內
8、變形分辨力：最大變形的1/300000
9、位移示值誤差極限：示值的±0.5%以內
10、位移分辨力：0.05μm
11、力控速率調節范圍：0.01-10%FS/S
12、力控速率相對誤差：±0.5%設置值以內
13、變形速率調節范圍：0.02—5%FS/S
14、變形控制速率相對誤差：±1%設定值以內
15、位移速率調節范圍：0.001—500mm/min
16、位移速率控制精度：速率＜0.01mm/min時，設定值的±0.5%以內
速率＞0.01mm/min時，設定值的±0.2%以內
17、恒力、恒變形、恒位移控制范圍：0.5%—100%FS
18、恒力、恒變形、恒位移控制精度：設定值≥10%FS時，
設定值的±0.1%以內；設定值＜10%FS時，設定值的±0.5%以內
19、有效拉伸空間距離：800mm
20、量程分檔：滿量程的0.25、0.50、0.75、1.00四檔
21、行程限位安全裝置：電子非接觸式限位保護22、超載保護：試驗力超過最大試驗力10%時機器自動停機23、橫梁返回功能：試驗結束后橫梁以高速返回試驗初始位置 ?
24、主機外型尺寸（長×寬×高）：780mm×680mm×2100mm
25、電源：AC(380±38)V ?1.5KW
26、主機重量：450kg |
