dbzz一、主要用途及適用范圍
JTP系列絞車是依據中華人民共和國安全生產行業標準AQ1033-2007《煤礦用JTP型提升絞車安全檢驗規范》、中華人民共和國機械行業標準JB/T7888-2010和鶴壁萬豐礦山機械制造有限公司企業標準Q/HBWF002-2011《JTP型礦用提升絞車》設計制造的產品。適用于煤礦、金屬礦和非金屬礦的地面或井下的傾斜巷道和小型豎井用來提升物料或者人員所用的絞車。
1 絞車的工作條件
提升絞車應安裝在空氣溫度0℃40℃，相對濕度不大于85%（環境溫度為20℃±5℃時），海拔高度不超過1000m的機房內，應能防止液體浸入電器內部，無劇烈震動、顛簸，無腐蝕性氣體的環境中工作。
當海拔高度超過1000m時，需要考慮到空氣冷卻作用和介電強度的下降，選用的電器設備應根據制造廠和用戶的協議進行設計或使用。
2 卷筒上纏繞的鋼絲繩層數
嚴禁超過下列規定：
（1）立井中升降人員或升降人員和物料的，1層；專為升降物料的，2層；
（2）傾斜井巷中升降人員或升降人員物料的，2層；升降物料的，3層。
（3）鋼絲繩由下層轉到上層的臨界處（相當于繩圈1/4長的部分）必須經常檢查，并應在每季度將鋼絲繩移動1/4繩圈的位置。
警告：
（1）本絞車嚴禁用于有瓦斯、煤塵等易燃、易爆氣體的場所！
（2）本絞車嚴禁超負荷運行！
（3）嚴禁超速運行、停電溜放！
二、結構特征及工作原理

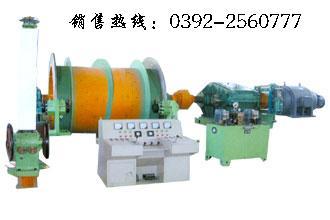

提升絞車主要由主軸裝置、調繩機構（雙筒）、盤形制動裝置、深度指示器、減速器、測速發電機裝置、聯軸器、電動機、操縱臺、液壓系統及電氣控制系統等部件組成。
工作原理：當啟動主電機時，由電動機轉子通過低速聯軸器將動力傳遞到減速器的高速軸上，經過兩級齒輪傳動減速后，再由減速器的被動軸通過聯軸器傳遞給主軸裝置。若不斷改變電動機的轉向，可使卷筒進行纏繞或放松鋼絲繩，同時提升容器在井筒作上下往返，周期性運動。 |
