關鍵字：紅外對射探測器,防盜報警器,艾禮富紅外對射探測器,二光束100米探測器

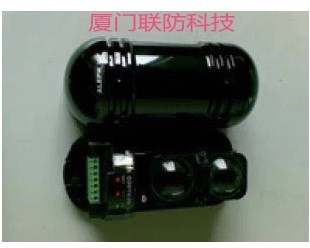

dbzz艾禮富紅外對射探測器雙光束紅外對射接線方法簡介：
兩光束對射分投光器和受光器 投光接兩根電源線就可以了 受光器接兩根信號線 兩根電源線就好了
受光1和2是電源 3和4是信號
投光1和2是電源 電源線分+- 信號線不分+-
紅外對射基本原理：紅外對射構造包括發射端、接收端、光束強度指示燈、光學透鏡等。其偵測原理乃是利用經LED紅外光發射二極體發射的脈沖紅外線,再經光學鏡面做聚焦處理使光線傳至很遠距離,由受光器接受。當紅外脈沖射束被遮斷時就會發出警報
抗強光達50，000LUX，內置自動調節強光過濾系統，避免受強光或汽車燈光的影響
+ 全密封防雨（霧）、防塵（蟲）等全天候一體化結構設計使其能在惡劣的環境中正常工作
+ 當遇到濃霧或天氣惡劣時探測器會自動增強靈敏度（AGC電路）
+ 上下光學鏡片同時調整機械設計，使得調整更快、更方便、更準確。
+ 模塊化的設計便于探測器的添加及層疊
+ 水平/垂直光學角度調整方便，易于校準
+ 內置光學瞄準鏡，便于調試
+ 密光學聚焦鏡技術以及總線控制技術
+ 具有高水準的抗RFI/EMI能力
+ 獨特的數字濾波電路設計 感光余裕度達99%
+ 防雷擊電路設計
+ 帶防雨罩設計
+ C型繼電器輸出
+ 射束遮斷周期可調使其更加靈活適應性更強
+ 專業抗干擾光學外罩
+ 大功率紅外發接收對管，低功耗數字變頻處理技術
型 號
ABT-20
ABT-30
ABT-40
ABT-60
ABT-80
ABT-100
警戒距離
室外20m
室內60m
室外30m
室內90m
室外40m
室內120m
外60m
內180m
外80m
內240m
室外100m
室內300m
光束數
2 束
探測方式
紅外線脈沖可調式，2光束同時遮斷檢知式
消耗電流
35mAmax
35mAmax
40mAmax
40mAmax
40mAmax
40mAmax
電源電壓
DC13.8V-24V AC11V-18V
環境溫度
-25°C +55°C
光 源
長波段雙光束紅外LED
報警輸出
1C繼電器接點輸出,
接點容量DC30V/0.5A MAX
感應速度
50-700msec可變 |
