一、儀器概述
我公司生產的便攜式導衛對中儀，是一種精密光學投影測量儀器，其性能替代了國外進口同類產品。
便攜式導衛對中儀的功能主要是用于軋鋼生產線上對導位基座進行調整，保證導位與軋制中心線對中。儀器帶有上、下兩個對稱的鍵槽方便定位，可在兩個不同方向實現快速在線測量與調整。
便攜式導衛對中儀主要分為預精軋2.5倍放大倍率和精軋3倍放大倍率兩種。
二、原理說明：
1.照明器 2.線材軋機軋輥 3.儀器物鏡組 4.反光鏡 5.儀器投影屏
6.放大鏡
在線軋機軋輥2被照明器1照亮后，經物鏡組3成像在投影屏分劃板5上，通過放大鏡6可以清晰地觀察軋輥孔型圖像。
便攜式導衛對中儀由投影放大系統和準平行投影光源一起構成導衛基座調整的投影裝置，在投影屏上，有以毫米（放大后）為單位的十字分劃板和放大鏡組成顯示屏幕。軋機軋輥孔形經過光源投射，被光學系統放大，成像于屏幕上。通過調整導位基座，在屏上讀出軋機軋輥的對稱投影像尺寸，從而起到正確調整導衛基座的作用。
三、主要技術參數
㈠、預精軋便攜式導衛對中儀（YBDD-2.5/54）
1、讀數方式：投影讀數
2、投影屏直徑（mm）：φ80
3、最小讀數值（mm）：0.4
4、物鏡放大倍率（倍）：2.5
5、軋輥孔形最大尺寸（mm）：φ30
6、導衛座基面到滾輪中心高（mm）：54
7、導衛鍵槽寬度（mm）：：12
8、導衛滾輪中心至物鏡面軸距離（mm）：90
㈡、精軋便攜式導衛對中儀（JBDD-3/65）
1、讀數方式：投影讀數
2、投影屏直徑（mm）：φ60
3、最小讀數值（mm）：0.4
4、物鏡放大倍率（倍）：3
5、軋輥孔形最大尺寸（mm）：φ18
6、導衛座基面到滾輪中心高（mm）：65
7、導衛鍵槽寬度（mm）：25
8、導衛滾輪中心至物鏡面軸距離（mm）：90
四、訂貨說明：
1、可以根據不同導位來進行設計便攜式導衛對中儀，滿足不同客戶的需求；
2、配置導衛對中儀放大倍率調整裝置和水平垂直十字線準確調整裝置；
3、需要客戶提供幾種導位的關鍵尺寸圖，導位底部照片等資料；有可能的話，需要提供導位實物，進行導衛對中儀的精確設計；
4、可以提供具體用戶現場調試服務；
5、滿足客戶對導衛對中儀的其它要求，具體細節協商。

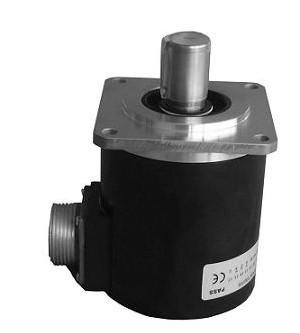

長春創元測試設備有限公司生產的試驗設備可針對各種金屬、非金屬及復合材料（如橡膠、塑料、編織物、鋼材、陶瓷等）進行拉伸、壓縮、彎曲、剪切等力學性能試驗和分析研究。另有，工業傳感器、編碼器，拉線傳感器等系列產品，以及計算機軟件與硬件產品。
