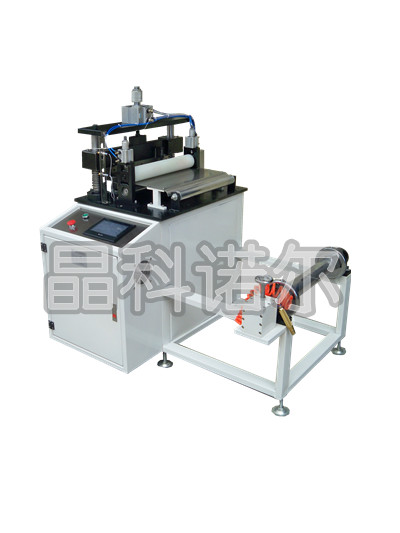

JK-CPJ-500全自動裁片機技術協議

一、    概述：

本機適用于二次鋰離子電池涂布后的正負極卷料定長、跟蹤的（適用于連續、間隙涂布后的裁切）精確裁切，邊緣整齊、無毛刺、脫粉，是鋰離子電池行業生產中的重要設備。

二、工作原理：

本機由張力控制器放卷，步進電機帶動精密送料輥，實現定長送料，進口高精度色標傳感器跟蹤控制可以實現定位間歇裁片，氣缸執行裁切。

該機采用斜口刀具設計，有效保證裁切精度、穩定性及使用壽命；選用于名牌元器件和PLC控制，彩色觸摸屏操作，界面友好，操作簡便，控制裁切精度高。

三、技術參數：

a)       最大功率： 1.5KW。

b)       最大裁切寬度：500mm。

c)       定長精度：±0.3mm（最高可達±0.1mm）。

d)       裁切長度：1mm10M。

e)       定位精度；±0.3mm。

f)       裁切速度：04000次/小時。

g)       整機重量：約400Kg。

h)       外形尺寸：約長1000×寬1100×高1000（mm）。

i)       外殼材料：鍍鋅鋼板，表面噴塑。

四、主要部件品牌：

1、 觸摸屏：信捷7.0寸彩色；

2、 PLC：信捷；

3、 張力系統：凱瑞達；

4、 步進電機：米格。
