關鍵字：水平下調式卷板機,品牌大廠卷板機,三輥對稱式卷板機,卷板機價格

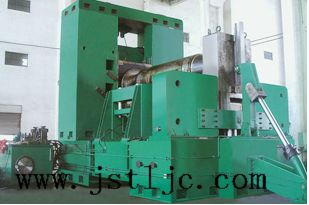

dbzz水平下調式卷板機是我司引進國際新進技術，自行開發的產品，具有國際先進水平，在卷板機領域中，特別對高精度、高效率的卷筒擁有許多獨到的地方，是卷板機品種當中最為理想的產品。
該機是液壓型三輥卷板機,用于將鋼板卷成圓筒形.
上輥可以垂直移動.
預彎通過調節下輥水平移動,使下輥相對上輥非對稱位置來實現.
滾圓時通過電機、減速機帶動上輥進行.
下輥水平移動，標高不變,便與進料和操作.
1、主體概述
1-1、主體概述
該機屬于液壓型三輥卷板機，用于常溫狀態下將各種容器用碳鋼、低合金鋼一次上料后不需調頭即完成板材端部預彎、卷圓和矯圓等工序，同時可卷制圓弧形工件。
設備主體結構是由上輥裝置、下輥及水平移動裝置、主傳動裝置、翻倒裝置、左右側機架、底盤、平衡裝置等組成。
3-1、上輥裝置
上輥裝置由主油缸、上輥軸承座、上輥、雙列調心軸承等組成。
兩主油缸提供卷制板材所需的加壓力，主油缸工作壓力為19.5 MPa。
雙列調心軸承采用低速、重載的調心滾子軸承。
上輥呈鼓形，設計時以上輥?zhàn)畲蠹訅毫Φ呢?fù)荷系數0.7均布載荷來預置補償上輥受力變形撓度。
上輥材質為合金鋼42CrMo，粗加工后調質處理HB241~286，按照J(rèn)B/ZG4289-86軋輥鋼標準，剛度符合(1/700~1/1000)L L—指兩側機架中心線之間的距離。
3-2、下輥及水平移動裝置
下輥裝置由下輥、下輥軸承座、下輥輸入齒輪、雙列調心動軸承，水平移動油缸、行星減速機、液壓馬達等組成。
下輥材質同樣為合金鋼，粗加工后調質處理HB241~286，按照J(rèn)B/ZG4289-86軋輥鋼標準，剛度符合(1/700~1/1000)L L—指兩側機架中心線之間距離。
水平移動裝置由水平移動電機提供動力，帶動下輥裝置的水平移動，實現板材的非對稱卷制。
下輥的傳動由電機帶動行星減速機使兩下輥轉動，為板材送進提供方便。
3-4、主傳動裝置
主傳動裝置由一只減速機、圓柱齒輪、制動器等組成，輸出齒輪驅動兩下輥齒輪。
主傳動可以正反轉，為板材的卷制提供卷制扭矩。
3-5、翻倒裝置
翻倒裝置由滑枕、翻倒油缸等組成。
翻倒油缸活塞桿鍍鉻處理。
翻倒裝置的翻倒，便于制品沿輥?zhàn)虞S向方向取出。
3-6、固定、翻倒側機架、底盤
固定、翻倒側機架、底盤為鋼板焊接件，焊后去除應力處理。
底盤采用框架結構，抗扭斷面系數高，地腳螺栓少，安裝、調試方便。
南通特力鍛壓機床有限公司專業生產銷售卷板機、大型船用卷板機、三輥卷板機、上輥萬能式卷板機、四輥卷板機、數控卷板機、液壓卷板機、液壓對稱式卷板機、水平下調式卷板機、液壓機、機械卷板機、機械對稱式卷板機、非對稱式卷板機、四柱液壓機、油壓機、壓力機、型材彎曲機，歡迎您前來參觀考察指導！歡迎來電咨詢13515200777儲經理將為您帶來最專業最全面的卷板機、液壓機、型材彎曲機等產品性能特點及報價供您參考！！www.jstljc.com。 |
