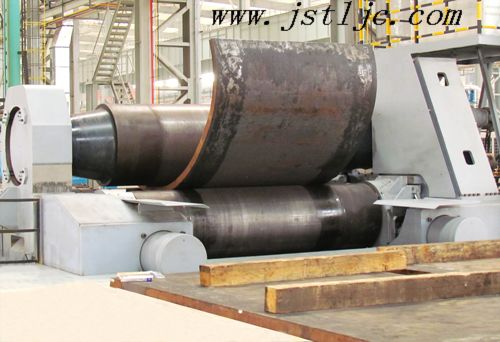

dbzz產品介紹 上輥數控萬能式卷板機項目，具有當代國際先進水平。在卷板機領域中，特別對高精度、高效率的卷筒擁有許多獨到的地方，并取得國家專利。 該機屬于液壓型三輥卷板機，用于常溫狀態下將各種容器用碳鋼、低合金鋼一次上料后不需調頭即完成板材端部預彎、卷圓和矯圓等工序，同時可卷制圓弧形工件。 上輥可以垂直移動、水平移動。 預彎通過上輥水平移動，使上輥相對于下輥呈非對稱位置來實現。 滾圓時通過電動機、減速機帶動兩下輥進行。 由于下輥的標高不變，所以便于進料和操作。 設備主體結構是由上輥裝置、下輥及水平移動裝置、托輥裝置、主傳動裝置、翻倒裝置、左右側機架、底盤、平衡裝置等組成。 3-1、上輥裝置 上輥裝置由主油缸、、上輥、雙列調心軸承等組成。 兩主油缸提供卷制板材所需的加壓力，主油缸工作壓力為19.5 MPa。 雙列調心軸承采用低速、重載的調心滾子軸承。 上輥呈鼓形，設計時以上輥最大加壓力的負荷系數0.7均布載荷來預置補償上輥受力變形撓度。 上輥材質為合金鋼42CrMo，粗加工后調質處理HB241~286，按照JB/ZG4289-86軋輥鋼標準，剛度符合(1/700~1/1000)L L—指兩側機架中心線之間的距離。 (上輥裝置) 3-2、下輥及水平移動裝置 下輥裝置由下輥、下輥軸承座、下輥輸入齒輪、下輥滑動軸承等組成。 下輥材質為合金鋼，粗加工后調質處理HB241~286，按照JB/ZG4289-86軋輥鋼標準，剛度符合(1/700~1/1000)L L—指兩側機架中心線之間距離。 下輥滑動軸承選用FZ-5自潤滑復合材料。下輥軸承座材料QT500-7。 水平移動裝置由水平移動電機提供動力，通過蝸輪蝸桿箱、蝸輪蝸桿、絲桿絲母機構帶動上輥裝置的水平移動，實現板材的非對稱卷制。 下輥主傳動提供動力，通過主傳動輸出齒輪、下輥輸入齒輪、開式傳動扭矩至下輥。 3-3、托輥裝置 托輥裝置由托輥、蝸輪蝸桿機構、斜楔機構等組成。 托輥材質為45鋼，調質處理，硬度HB190~220，輥子表面硬度低于下輥輥子的表面硬度，且表面車削螺旋槽，有效防止了下輥的氧化皮、雜質損壞下輥的工作表面。 產品屬性南通特力鍛壓機床有限公司專業生產銷售卷板機、大型船用卷板機、三輥卷板機、上輥萬能式卷板機、四輥卷板機、數控卷板機、液壓卷板機、液壓對稱式卷板機、水平下調式卷板機、機械卷板機、機械對稱式卷板機、非對稱式卷板機、液壓機、四柱液壓機、油壓機、壓力機、型材彎曲機，歡迎您前來參觀考察指導！歡迎來電咨詢13515200777儲經理將為您帶來最專業最全面的卷板機、液壓機、型材彎曲機等產品性能特點及報價供您參考！詳情請見www.jstljc.com。南通特力鍛壓機床有限公司專業生產銷售卷板機、大型船用卷板機、三輥卷板機、上輥萬能式卷板機、四輥卷板機、數控卷板機、液壓卷板機、液壓對稱式卷板機、水平下調式卷板機、機械卷板機、機械對稱式卷板機、非對稱式卷板機、液壓機、四柱液壓機、油壓機、壓力機、型材彎曲機，歡迎您前來參觀考察指導！歡迎來電咨詢13515200777儲經理將為您帶來最專業最全面的卷板機、液壓機、型材彎曲機等產品性能特點及報價供您參考！詳情請見www.jstljc.com。其他說明南通特力鍛壓機床有限公司專業生產銷售卷板機、大型船用卷板機、三輥卷板機、上輥萬能式卷板機、四輥卷板機、數控卷板機、液壓卷板機、液壓對稱式卷板機、水平下調式卷板機、機械卷板機、機械對稱式卷板機、非對稱式卷板機、液壓機、四柱液壓機、油壓機、壓力機、型材彎曲機，歡迎您前來參觀考察指導！歡迎來電咨詢13515200777儲經理將為您帶來最專業最全面的卷板機、液壓機、型材彎曲機等產品性能特點及報價供您參考！詳情請見www.jstljc.com。交易說明南通特力鍛壓機床有限公司歡迎您前來參觀考察指導！歡迎來電咨詢13515200777儲經理將為您帶來最專業最全面的卷板機、液壓機、型材彎曲機等產品性能特點及報價供您參考！www.jstljc.com。 |
