關鍵字：三豐PH-3515F投影,三豐臥式投影儀PH-14,三豐投影儀PH-14A,PH-3515F
dbzzPH-3515F, PH-14A

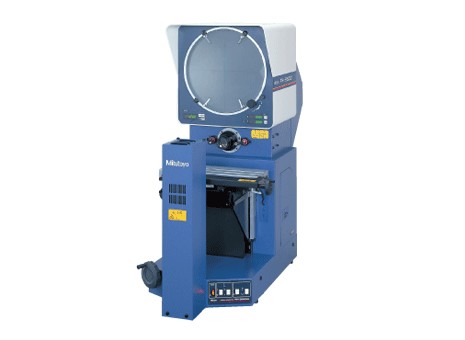

172 系列 — 投影儀
特點
? 采用水平光學系統得臺式投影儀。 ? 適于螺紋間距測量——工件旋轉時，圖
像不會產生毛邊或扭曲。
? 日光屏顯示正像 *。(*倒像：PH-14A)。 ? 直徑為 356mm 的投影屏幕帶有十字交叉
細線參考線，易于校正。
? 1' 或 0.01o 數顯角度測量 (PH-3515F)。
? 載重工件臺和光柵尺配合使用，確保快
速、高精度測量。
? 內置 XY 計數器 (PH-3515F)
技術參數
投影圖像 : 正像 (倒像 : PH-14A)
投影屏幕 (可選)
? 有效直徑 : 356mm (14")
? 屏幕材料 : 精細磨砂玻璃
? 屏幕旋轉 : ±360?、微調和夾緊
? 角度分度值 : 數顯計數器 (LED)*
分辨率 : 1' 或 0.01? (可轉換)
范圍 : ±370?
ABS/INC 模式轉換、調零
* 游標尺 (分度值 : 1'): PH-14A
? 參考線 : 十字交叉細線
投影鏡頭 : 10X (172-184) (172-011: PH-14A)
可選：5X, 20X, 50X, 100X
(20X, 50X, 100X: PH-14A)
放大精度
? 輪廓照明 : ±0.1% 以下
? 表面照明 : ±0.15% 以下
最大工件高度 : 參見投影能力 (H) 以下
輪廓照明
? 光源 : 鹵素?zé)襞?(24V, 150W)
? 光學系統 : 遠心系統
? 功能 : |
