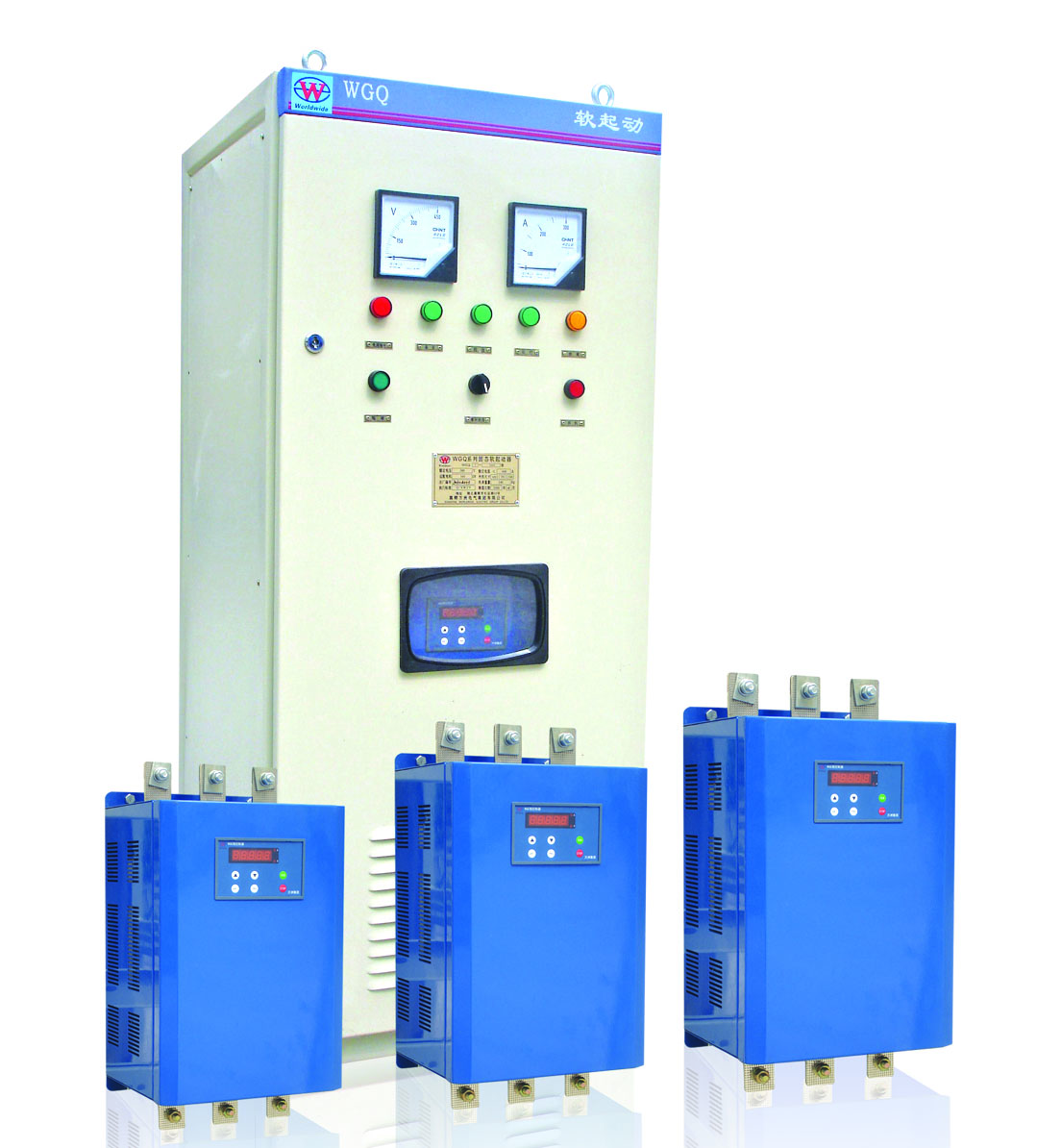

| 萬洲電氣制造WGQ固態軟起動器 |
|
|
|||
| 關鍵字：固態軟起動器 dbzz一、概述 籠型異步電動機是許多工礦企業的主要動力設備，而工礦企業使用鼠籠型異步電動機時，為了避免對電網產生較大的沖擊，延長電機的使用壽命和保護機械設備，不允許對鼠籠型異步電機采用直接起動，必須采用降壓軟起動的方法。傳統的方法有Y/△降壓起動、電抗器降壓起動和自耦變壓器降壓起動，這些起動方法除了自身存在許多缺點之外，它們還有一個共同的缺陷是起動結束與運行必須采用觸點轉換，而且轉換瞬間因電壓突越造成電流沖擊很大。因此，可靠性差，故障率高，運行費用高，操作麻煩，費工誤事，許多工礦企業深受其苦。萬洲電氣集團有限公司自行研制開發生產的WGQ系列固態軟起動器具有的傳統起動器無法比擬的卓越的起動性能，克服了傳統起動器的諸多缺點，不但徹底解決了工礦企業使用鼠籠型異步電動機所面臨的起動問題，而且還解決了諸如傳輸帶和水泵等機械設備的軟停車問題。 WGQ系列固態軟起動與傳統型的起動器相比有很多優點，主要表現在：降低電機的起動電流、降低配電容量、避免增容投資、降低起動機械應力、延長電機及相關設備的使用壽命；起動參數可視負載調整、易于改善工藝、保護設備。可廣泛用于水泥、化工、鋼鐵、冶金、礦山等行業500KW以下籠型異步電機的起動，是傳統電抗器起動、Y－△起動、自耦降壓起動更新換代的理想產品。 典型應用簡介 水泵：利用泵控制功能，在起動和停止時，減少液流沖擊所產生的泵流水錘現象，節省了系統維修費用； 球磨機：利用電壓斜坡起動，減少齒輪轉矩的磨損，減少維修的工作量，延長使用壽命； 風機：利用固態軟起動器取代了傳統起動器，減少皮帶磨損和機械沖擊； 壓縮機：利用限流，實現了平滑起動，降低電機溫升； 破碎機：利用堵轉保護和快速保護，避免機械故障和阻塞造成電動機過熱而燒毀； 輸送機械：利用軟起動和軟停機控制，實現平滑漸進的起動過程和平滑減速的停車過程，避免了因沖擊而對物料和設備造成的損傷。 二、工作原理及性能特點 WGQ系列籠型電機固態軟起動器是從電機的定子回路采集電流和電壓信號，通過特殊變換處理后，來控制三路雙向可控硅的導通狀態，進而控制電機的起動電流和電機運行時的輸入功率，達到完成電機的軟起動的目的。 性能特點 采用雙單片機全數字控制； 具有5位LED數碼管顯示功能，顯示電流范圍為099999A，能全面顯示電機的工作狀態；也可以采用液晶屏顯示，人機交互界面更加友好。 哈佛式單片機具有較強的抗干擾能力，可保證控制系統在強干擾的復雜工業環境中可靠的工作； 具有恒流軟起動、電壓斜坡起動，脈沖突跳起動三種起動方式。適用于各種類型負載，起動過程平滑，起動電流小（恒流軟起動方式可將起動電流控制在13.5倍的額定電流之間），起動時間可隨工況要求調整。恒流軟起動適用于電機空載和輕載起動，電壓斜坡起動適用于電機重載起動，若電機負載機械靜摩擦較大請選用脈沖突跳起動方式，起動特性參見圖一、圖二、圖三； 具有自由停車、軟停車兩種停車方式，軟停車特性可滿足不同場合下機械需求，并且軟停車時間可調節，軟停車特性曲線參見圖四； 具有可靠的過流、過載、過熱、電源缺相、輸出缺相等保護功能，使得電機的起動和運行更可靠更安全。在1秒內對電機缺相故障予以保護，在起動和運行過程中具有電流限幅保護功能，在電機過載時具有I2t保護功能，性能遠優于熱繼電器保護，且顯示器顯示相應的故障代碼。 具有跨越運行（用接觸器旁路）方式。 具有DCS遠控接口和計算機RS485接口。 420mA標準模擬電流輸出； 產品結構緊湊新穎、體積小，安裝、使用和維修均很方便。 保護功能 缺相保護： 輸入和輸出缺相； 可控硅超溫保護：可控硅散熱器表面溫度超過85℃時，則切斷電機電源實行保護； 起動超時保護：起動時間超過設定的起動時間仍沒有完成起動，則切斷電機電源實行保護； 起動電流限幅保護：起動時電機電流超過限幅值，則1S內切斷電機電源； 運行電流定時限過載保護：運行過程中電機電流過載超過設定時間，則切斷電機電源實行保護； 運行電流反時限過載保護：I²t過載保護（輸出電流超過電動機額定電流值）； 三、技術性能 主要性能指標 軟起動時間： 0180s可調 軟停車時間： 0180s可調 恒流軟起動電流：（13.5倍Ie）可調 輸入輸出接口 起停遠控接口：兩線高低電平起停控制方式：高電平為停機信號，低電平為起動信號；三線脈沖信號控制（點動控制）方式：三線分別為起動控制線、停機控制線和公共連線；說明：兩線制接收無源繼電器信號，三線制接收無源按鈕信號。 DCS接口：具有備妥信號、起動信號、運行信號和故障信號輸出，這四種信號任何時候只允許一種輸出。這四種信號均為繼電器無源輸出，每個繼電器輸出容量為：5A/250VAC、5A/30VDC。 計算機通訊接口：物理層為RS485接口，通訊協議為ProfiBUS總線協議； 旁路接口和420mA標準模擬信號輸出接口。 四、結構特性 1、柜體的防護等級可達IP 30。 2、各種規格的裝置采用統一的設計外形與內部格局，體現產品的一致性。 3、裝置高強度的鈑金底座，更加可靠支撐裝置的整體重量，同時防止其它輔助支撐鈑金零件的變形。 4、裝置結構設計采用了塑膠件與鈑金件搭配結構，操作維護方便。 五、使用環境條件 1、環境溫度：- 25℃+50℃ 2、相對濕度：最高溫度為+40℃時不超過 50%，在較低溫度時可較高（如+20℃時為 90%） ，溫度變化可能會偶然產生適度凝露 3、海拔高度：≤2000m； 4、地面傾斜度：≤50； 5、安裝地點:無火災、爆炸危險、化學腐蝕及劇烈振動； 注：若有特殊使用條件，請在訂貨時與我公司聲明和協商。 六、產品標準 WGQ型固態軟起動器 Q/XWZ9—2011 電控設備第2部分：裝有電子器件的電控制設備 GB/T3797-1989 低壓成套開關設備和控制設備 GB/T14048.6-2016； IEC947-1∶1988； GB 7251.1-2005； IEC439-1∶1992； 七、產品規格及外形尺寸 型號 適配電機 KW 外形尺寸 長×寬×高(mm) 備注 WGQ7-5.537 5.537 240 180 350 裝置式 WGQ7-4590 4590 240 192 405 裝置式 WGQ7-110160 110160 280 246 450 裝置式 WGQ7-185250 185250 320 246 480 裝置式 WGQ7-280500 280500 430 260 640 裝置式 WGQ8-5.537 5.537 180 142 180 裝置式 WGQ8-4590 4590 223 220 321 裝置式 WGQ8-110160 110160 300 253 450 裝置式 WGQ8-185250 185250 320 253 470 裝置式 WGQ8-280500 280500 430 260 653 裝置式 WGQ7、8-5.5250 5.5250 600 760 1400 柜式 WGQ7、8-280500 280500 700 760 1800 柜式 八、訂貨須知： 訂貨時請提供設備型號及下列資料 1、電動機型號、額定功率、額定電壓、額電流、額定轉速； 2、電動機拖動的負載特征，工況說明； 3、設備表面顏色(柜式)； 4、高海拔（＞2000m）、高寒（＜-25℃）、高溫（＞+40℃）、鹽霧嚴重污染、高濕度地區的客戶應事先說明； 5、若有其它特殊要求（如增加防護等級等），可與我公司協商訂貨。  |
