dbzz品牌：阿爾泰科技產品概述：

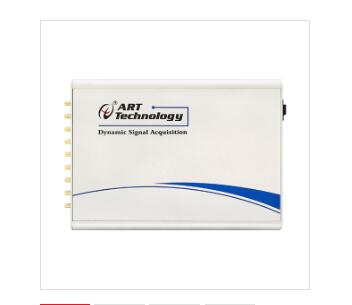

USB8814 是一款為測試音頻和振動信號而設計的高精度數據采集卡。該板卡提供 8 路同步模擬輸 入通道，24bit 分辨率，單通道采樣速率zui高 204.8kSPS。每通道集成獨立的 IEPE 激勵源，可實現加 速度傳感器及麥克風等相關的信號調理。支持 AC/DC 兩種耦合方式，每通道均可通過軟件獨立配置。 板載數字抗混疊濾波器，可有效降低高頻噪聲并抑制頻率混疊。USB8814 具備靈活的通道配置，對于多通道的動態信號采集應用，適用于諸如動態結構測試、音頻/振動測試等高通道數的動態信號采集應用場合。 指標參數：
模擬量輸入 | 分辨率 | 24 bit | 采樣范圍 | ±11V、±5.5V、±2.2V、±1.1V | 同步采樣通道數 | 8通道 | 通道配置 | 偽差分（50Ω） | 采樣速率 | 8 Hz ~ 204.8kHz | 校準方式 | 軟件自動校準 | 耦合方式 | 直流、交流 | 采集模式 | 按需單點采樣、有限點采樣、連續采樣 | 存儲器深度 | 4K 點FIFO | 工作電壓高達 | ±11.2V | 保護電壓 | ±12V | 觸發源 | 軟件觸發、模擬邊沿觸發、模擬窗觸發、數字邊沿觸發 | 觸發源輸入范圍 | 模擬觸發信號輸入范圍 | 同AI量程 | 數字觸發信號輸入范圍 | 標準TTL電平 | 輸入阻抗 | 1MΩ | IEPE功能 | 每通道可單獨配置（選擇IEPE時通道自動切換為AC耦合） |
|
