關鍵字：江西愛倫閥門,氣動調節閥,型號ALHP-16,特點控制簡單反應速度快,蒸汽溫控,溫度壓力液位
dbzz技術參數：

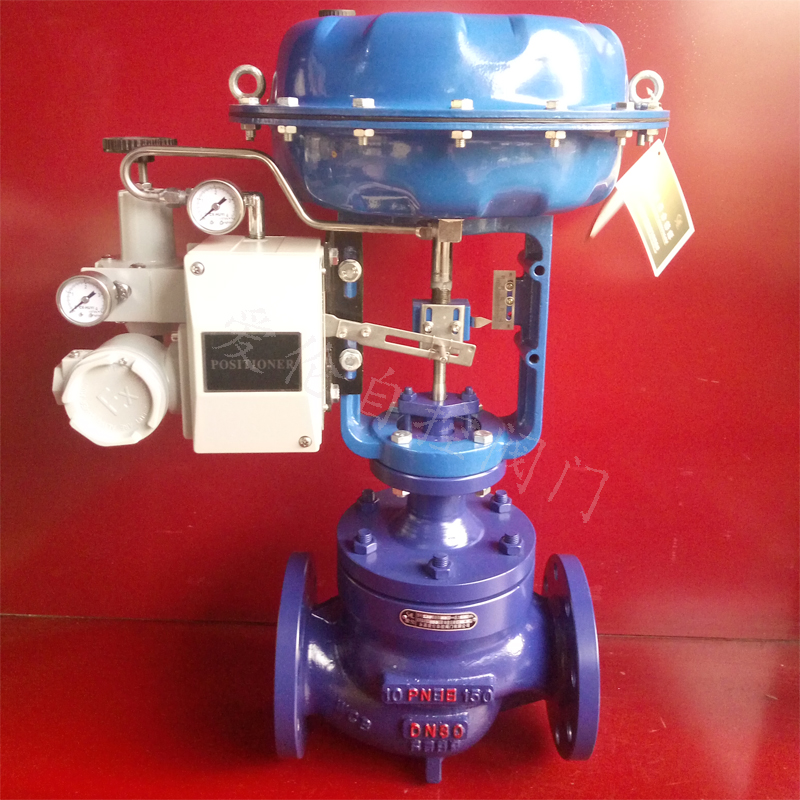

氣動調節閥采用壓力平衡式結構閥閥芯，高強度、重荷載、S流線型通道、壓降損失小、流量系數大、可調范圍廣、流量特性精度高。該調節閥適用于重荷載，普通或惡劣的工況。低泄漏型閥籠采用密封環式結構,關閉嚴密;多孔式閥籠,套筒上設有對稱小孔降低流體噪音,減小氣蝕。簡介 氣動調節閥采用壓力平衡式結構閥閥芯，高強度、重荷載、S流線型通道、壓降損失小、流量系數大、可調范圍廣、流量特性精度高。該調節閥適用于重荷載，普通或惡劣的工況。低泄漏型閥籠采用密封環式結構,關閉嚴密;多孔式閥籠,套筒上設有對稱小孔降低流體噪音,減小氣蝕。本系列閥適應于對各種壓力和溫度的流體或氣體的控制，適配各種執行器，起調節作用。小摩擦，延長了控制閥使用壽命。
氣動調節閥產品規范 規范名稱 | 工業控制閥 | 結構長度 | 法蘭標準 | 氣動調節閥 | 壓力溫度等級 | 國際標準 | IEC 60534-1 | IEC 60534-3-1 | ASME B16.5 | IEC 60534-4 | ASME B16.34 | 國家標準 | GB/T17213 | GB/T17213.3 | JB/T79、HG/T20592等 | GB/T4213 | GB/T9131 |
氣動調節閥本體主要參數 形 式 | 套筒導向直通籠式閥 | 公稱通徑 | DN20DN500 | 公稱壓力 | PN16、40、63、100，ANSI CL150、300、600 | 閥體閥蓋材質 | WCB、WC6、WC9、CF8、CF8M、HC276、Ti合金等 | 閥內件材質 | 304、316、HC276、Ti合金等 | 填 料 | 聚四氟乙烯V形、柔性石墨、聚四氟乙烯盤根、柔性石墨夾鎳絲 | 執行機構 | 氣動、電動、液動 | 與執行器連接 | 螺栓壓緊式、圓螺母鎖緊式 | 閥蓋類型 | 標準型、高溫型、低溫型、波紋管型 | 連接方式 | 法蘭型（RF、MFM、RJ）、焊接型（SW、BW） | 法蘭距 | 見下表 | 工作溫度 | -29+230(標準)、+230+560(中高溫)、-30-196(低溫、超低溫) | 泄漏等級 | ANSI B16.104 IV、VI、零泄漏 | 流量特性 | 等百分比、線性、開關 | 固有可調比 | 50:1 |
氣動調節閥結構長度(法蘭距) 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 法蘭距L | PN16、25 | 184 | 184 | 200 | 222 | 254 | 276 | 298 | 352 | 410 | 451 | 543 | 673 | 737 | PN40 | 194 | 197 | 210 | 235 | 267 | 292 | 317 | 368 | 425 | 473 | 568 | 708 | 775 | PN63、100 | 206 | 210 | 220 | 251 | 286 | 311 | 337 | 394 | 440 | 508 | 610 | 752 | 819 | 備注:公稱通徑DN300以上詳見大口徑控制閥 |
額定流量系數和行程 公稱通徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 閥座直徑 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 額定Cv | 線性 | 7 | 14 | 20 | 30 | 44 | 68 | 110 | 175 | 275 | 440 | 690 | 1000 | 1600 | 等百分比 | 6.3 | 10 | 17 | 25 | 40 | 63 | 99 | 160 | 250 | 360 | 640 | 900 | 1440 | 額定行程 | 16 | 25 | 40 | 60 | 100 | 備注:公稱通徑DN300以上詳見大口徑控制閥 |
閥座直徑20mm以下詳見小流量閥門手冊訂貨須知: 1.產品型號與名稱 2.公稱通徑(DN) 3.公稱壓力(PN) 4.額定流量系數KV 5.閥體和閥內組件材料 6.固定流量特性 7.適用溫度和介質 8.整機作用方式(電開、電關)及輸入信號 9.是否帶附件(操作器、伺服放大器等)10.其他特殊要求 |
