技術參數

1.繼電器管路直徑:

QJ1-25型為ф25，QJ1-5O為ф50，QJ1-80為ф80

2繼電器的工作溫度：-30℃-+95℃

3.信號接點動作氣體容量：250-300cm3

4.接點額定容量：220V 0.3A,110V 0.6A(S 5X10 S)

5.絕緣強度：2000V/nim

6.密封性能：繼電器內充滿變壓器油，在常溫下加壓200Kpa/20min,無滲漏現象。

產品介紹

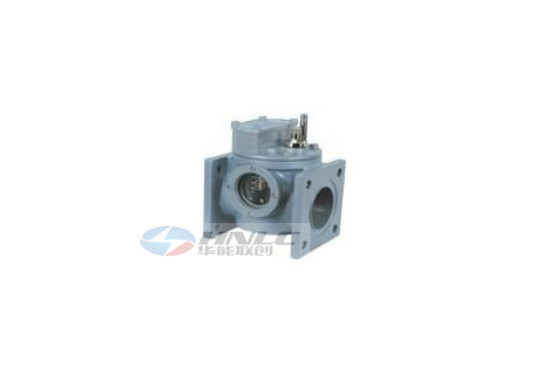

重瓦斯主要反映在變壓器嚴重內部故障（特別是匝間短路等其他變壓器保護不能快速動作的故障）產生的強烈氣體推動油流沖擊擋板，擋板上的磁鐵吸引重瓦斯干簧觸點，使觸點接通而跳閘。我局用瓦斯繼電器分有載瓦斯繼電器，油管半徑一般為50mm或者80mm,本體瓦斯繼電器，油管半徑一般80mm。

產品特征

1、 輕瓦斯試驗

將瓦斯繼電器放在實驗臺上固定，（繼電器上標注箭頭指向油枕），打開實驗臺上部閥門，從實驗臺下面氣孔打氣至繼電器內部完全充滿油后關閉閥門，放平實驗臺，打開閥門，觀察油面降低到何處刻度線時輕瓦斯觸點導通，我局輕瓦斯定值一般為250mm —350mm ，若輕瓦斯不滿足要求，可以調節開口杯背后的重錘改變開口杯的平衡來滿足需求。

2、 重瓦斯試驗（流速實驗）

從實驗臺氣孔打入氣體至繼電器內部完全充滿油后關上閥門，放平實驗臺，打開實驗臺表計電源，選擇表計上的瓦斯孔徑檔位，測量方式選在“流速”，再繼續打入氣體，觀察表計顯示的流速值為整定值止，快速打開閥門，此時油流應能推動檔板將重瓦斯觸點導通。重瓦斯定值一般為1.0—1.2m/s，若重瓦斯不滿足要求，可以通過調節指針彈簧改變檔板的強度來滿足需求。

QJ1-80瓦斯繼電器校驗臺詳細技術參數請咨詢武漢華能聯創電氣有限公司的客服，廠家報價，可定制
