產品介紹

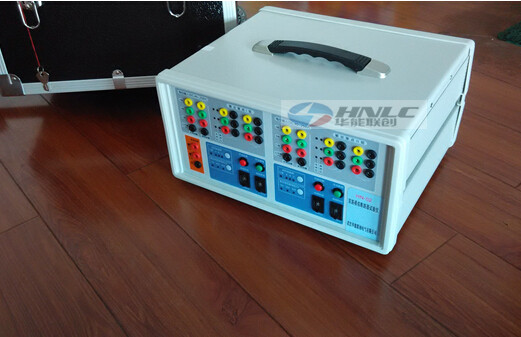

HN-02模擬斷路器智能檢測儀將兩組相互獨立的模擬斷路器置于同一機箱，可模擬斷路器的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器、開關自備投實驗以及開關柜跳/合等動作行為. 在保障繼電保護實驗的正確性、可靠性的同時，可大幅度減少實際斷路器的動作次數，提高整組實驗工作效率。
兩組模擬斷路器均直接提供A、B、C相模擬的跳/合閘線圈輸入端，一對斷路器位置輸出的常閉接點和常開接點。通過面板操作選擇模擬斷路器的手動跳閘/合閘、跳/合閘線圈電阻、單相/分相動作相預置選擇等功能，從而模擬斷路器的跳/合閘動作。
本機提供獨立的110/220V隔離直流電壓輸出。
產品別稱
模擬斷路器，模擬斷路器測試儀，雙路斷路器試驗儀，模擬斷路器智能檢測儀，雙路斷路器高壓測試儀
產品特征
1儀器應將六組相互獨立的模擬斷路器置于同一機箱，可模擬斷路器的三相及分相操作、單跳閘線圈或雙跳閘線圈斷路器、開關自備投試驗以及開關拒跳/拒合等動作行為
2六組模擬斷路器均直接提供A、B、C相模擬的跳/合閘線圈輸入端，一對斷路器位置輸出的常閉接點和常開接點
3 通過面板能夠操作選擇模擬斷路器的手動跳閘/合閘、跳/合閘線圈電阻、跳/合閘時間、單相/分相動作相預置選擇等功能，從而模擬斷路器的跳/合閘動作。
4 儀器提供獨立的110/220V隔離直流電壓輸出。
技術參數
1、供電電源：AC220V±10%
2、跳合閘輸入電壓：DC 40V≤ Vin ≤ 250V
3、跳/合閘線圈電阻選擇：100Ω、200Ω、400Ω
4、合閘時間選擇：20ms~180ms，步長20ms（當設置小于20ms時取為20ms）
5、跳閘時間選擇：30ms~90ms，步長10ms（當設置小于30 ms時取為30 ms）
6、常開/常閉輸出接點容量：DC110V/5A，AC220V/30A。
HN-02模擬斷路器智能檢測儀詳細技術參數請咨詢武漢華能聯創電氣有限公司的客服，廠家直銷，可定制
