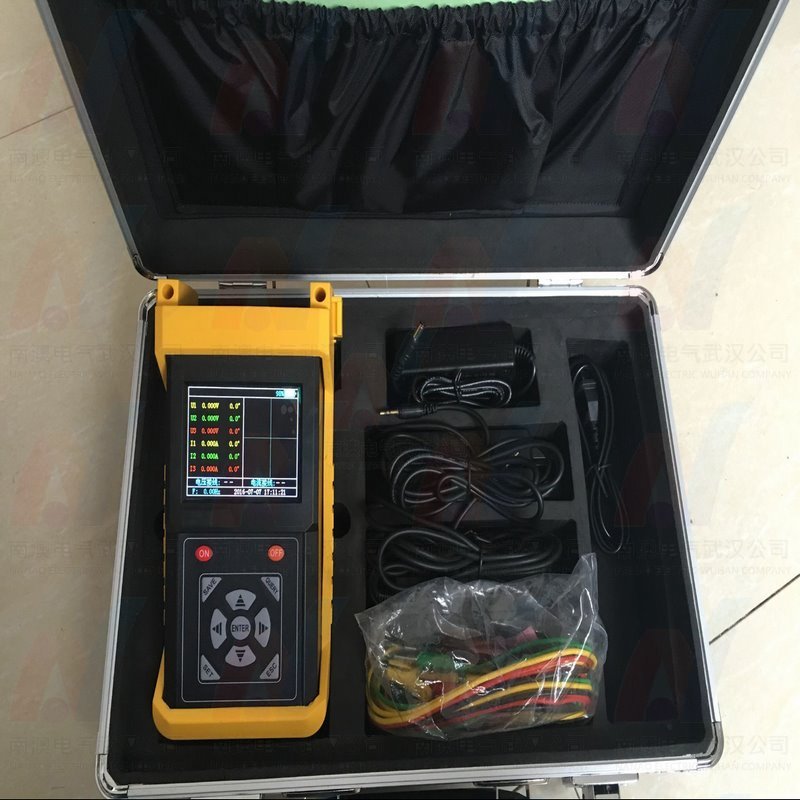

| 南澳電氣NAQD三相交流電鉗形相位表 |
|
 |
|
|
|||||||||||||||||||||||||||||||||
 添加到收藏夾
 點擊發郵件咨詢
 舉報此信息
 收藏到用戶中心
|
| 聯系我時，請說明在東北制造網上看到的，謝謝！ |
 微信分享 |
|
|||
| 關鍵字：三相交流電鉗形表,三相交流電相位表,三相交流相位伏安表,三相相位伏安表,數字雙鉗相位,數字鉗形相位電流表 dbzzNAQD三相交流電鉗形相位表 產品別名 三相相位伏安表,數字雙鉗相位伏安表,三相交流電鉗形表,三相交流電相位表,三相交流相位伏安表,數字相位伏安表,數字鉗形相位電流表,智能三相數字相位伏安表 一、功能概述 NAQD三相交流電鉗形相位表是我公司精心研制的一款為現場測試使用的相位表，設備屬于多功能、數字式、智能儀表，具有高精度、高穩定、低功耗、使用方便等特點�？梢栽诒粶y回路不開路的情況下，同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等，為用電檢查人員提供一種安全、準確、便捷的電力儀表。 NAQD三相交流便攜式伏安表，采用240*160 LCD顯示器，動態顯示，向量圖指示，顯示一目了然。其電流鉗有兩種規格，尖小形鉗口適用于排線密集的地方，圓形大鉗口適用于粗導線檢測，能滿足不同場所測量需求。 三相數字相位伏安表又別名：智能型三相數字相位伏安表、NAQD三相交流電鉗形相位表、三相相位伏安表、三鉗數字相位伏安表等，適用于電力、石化、冶金、鐵路、工礦企業、科研院校、計量部門等。尤其適用于電能計費系統及繼電保護系統。 二、技術規格 1、基準條件和工作條件 影響量 基準條件 工作條件 備注 環境溫度 23℃±1℃ -10℃40℃ / 環境濕渡 40%60% ＜80% / 信號波形 正弦波 正弦波 β= 信號頻率 50HZ±1HZ 45HZ65HZ / 儀表工作電壓 9V± 9V± / 測相位頻率相序時 電流幅值 200mA±10mA 2mA20A / 測相位頻率相序時 電壓幅值 100V±20V 10V600V / 測功率功率因數時 電流幅值 200mA±10mA 20mA20A / 測功率功率因數時 電壓幅值 100V±20V 10V600V / 外電場、磁場 應避免。 被測導線位置 被測導線處于鉗口的近似幾何中心位置。 2、一般規格 功 能 同時測量三相交流電壓、電流、電壓間相位、電流間相位、電壓電流間相位、頻率、相序、有功功率、無功功率、視在功率、功率因數、電流矢量和，判別變壓器接線組別、感性、容性電路，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否，檢修線路設備等。 電 源 DC9V 堿性干電池 AA×6) 功 耗 開啟背光燈最大耗電80mA，電池連續工作10小時 關閉背光燈儀表耗電50mA，電池連續工作16小時 顯示模式 LCD顯示，240×160 儀表尺寸 長寬厚：196mm×92mm×54mm 鉗口尺寸 尖小形電流鉗：7.5mm×13mm 圓口形電流鉗：35mm×40mm(B型) 量 程 電壓：AC 600V (全自動換檔) 電流：AC (全自動換檔) 相位：°° 頻率： 有功功率：12kW 無功功率：12kVAR 視在功率：12kVA 功率因數：-1+1 電流矢量和：0mA 分辨力 電壓：AC 電流：AC 相位： 頻率： 有功功率： 無功功率： 視在功率： 功率因數： 電流矢量和：1mA 相 序 正相：U1、U2、U3或I1、I2、I3光標從左往右順次閃爍 反相：U1、U2、U3或I1、I2、I3光標從右往左順次閃爍 檢測速率 約2秒/次 數據保持 測試中按HOLD鍵保持數據，“HD”符號顯示。 數據存儲 99組 自動關機 開機約15分鐘后，儀表自動關機，以降低電池消耗 背光功能 有，適合昏暗場所及夜間使用。 電壓檢測 當電池電壓低于時，電池電壓低符號顯示，提醒更換電池。 儀表質量 主機：550g(帶電池) 尖小形電流鉗：170g×3 圓口形電流鉗：185g×3 測試線：250g 測試線長度 1.5m 電流鉗線長 2m 工作溫濕度 -10℃40℃；80%RH以下 存放溫濕度 -10℃60℃；70%RH以下 輸入阻抗 測試電壓輸入阻抗為：2MΩ 耐 壓 儀表線路與外殼間耐受1000V/50Hz的正弦波交流電壓歷時1分鐘。 絕 緣 儀表線路與護套外殼之間≥100MΩ 結 構 雙重絕緣，帶絕緣防振護套。 適合安規 IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326，污染等級2 3、基準條件下基本誤差及性能指標 類 別 量 程 分辨力 基本誤差 電 壓 AC 600V ±%rdg+3dgt) 電 流 AC 20.0A ±%rdg+3dgt) 相 位 °360° ±1° 有功功率 12kW ±(3%rdg+3dgt) 無功功率 12kVAR ±(3%rdg+3dgt) 視在功率 12kVA ±(3%rdg+3dgt) 頻 率 45HZ65HZ ±(2%rdg+3dgt) 功率因數 -1+1 ± 注1：工作條件下相位誤差±3°(電流幅值10mA以下相位誤差±5°)。 |
