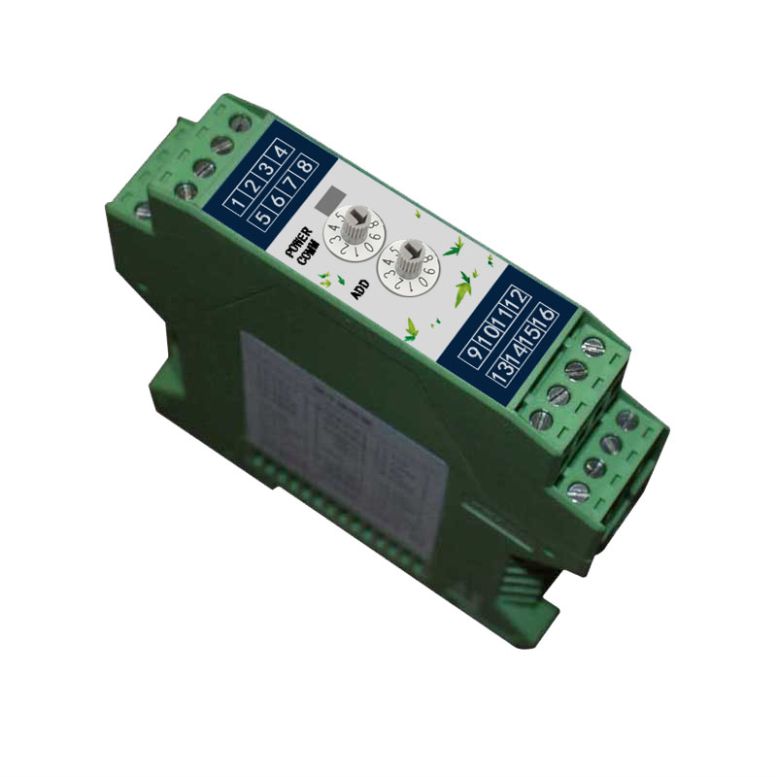

DK1300R2是一款電壓電流測量采集模塊，標配Modbus RTU通訊，支持變送輸出，真有效值測量，測量精度高，性能穩定的一款數據采集模塊。

產品特點
輸入、輸出和供電電源之間三端隔離
多種輸入信號可選
集信號采集、變送輸出于一體
真有效值測量，測量范圍1-460KHZ
測量精度高，穩定性好，抗干擾能力強
可以測量各種復雜波形的真有效值，高測量帶寬

輸入

0           0500V
1          0100V
2           010V
3          05A
4           01A
5          0~200mA

注：電壓電流信號測量只能二選一

輸出
0-5V
1-5V

0-10V

0-20mA

4-20mA

 0-10mA

通訊
標準modbus rtu通訊

報警
無

其它詳細參數
綜合測量精度   0.5（0.3）%
Ad精度       24位
變送精度       16位
DA速度       10M SPS
隔離電壓       輸入、輸出、電源三者間2000V   AC  1分鐘
溫度漂移       50ppm
電磁兼容性       GB/T 18268(IEC61326-1)
環境溫度           050℃
相對濕度           ≤85%RH, 避免強腐蝕氣體
電源                DC24V（±10%）
功耗                功耗≤2.4W
外形尺寸       寬*高*深：22.5*100*112mm
安裝結構       35mm DIN導軌安裝

選型尺寸

寬*高*深：22.5*100*112mm

35mm標準導軌安裝方式

選型示例

示例1：

DK1300-0A5-4MA20-IL:0-IH:5-OL:4-OH:20-N

該選型為：DK1300隔離變送器，測量交流信號為0~5A，輸出信號為4-20mA，量程下限是0A，量程上限5A，輸出下限為4mA，輸出上限為20mA,(0A時變送輸出為4mA，5A時變送輸出為20mA)。不帶通訊。

示例2：

DK1300-0V500-0V10-S
該選型為：DK1300隔離變送器，測量交流信號為0-500v，輸出信號為0~10V，量程上限、下限為默認值，輸出上限、下限為默認值，帶通訊。
