用途
KGE22型礦用風門開閉狀態傳感器能連續自動地檢測風門的開閉狀態及某些設備的位置狀況，并將信號傳送給上一級監控設備。該傳感器具有結構合理、性能可靠、使用方便、適應性強的特點。該傳感器可用于煤礦井下有***煤塵******的場所，也可用于工廠、油田、碼頭等一般場所。
1.2 防爆型式
礦用本質安全型，防爆標志為“ExibI”。 1.3 使用環境條件
a.溫度：040℃；
b.相對濕度：＜95%（+25℃）； c.大氣壓力：80106 kPa；
d.煤礦井下有***、煤塵等***性混合物、但無***壞絕緣的腐蝕性氣體的場合。 1.4 型號說明
KG E 22
2 產品結構和工作原理
2.1 結構

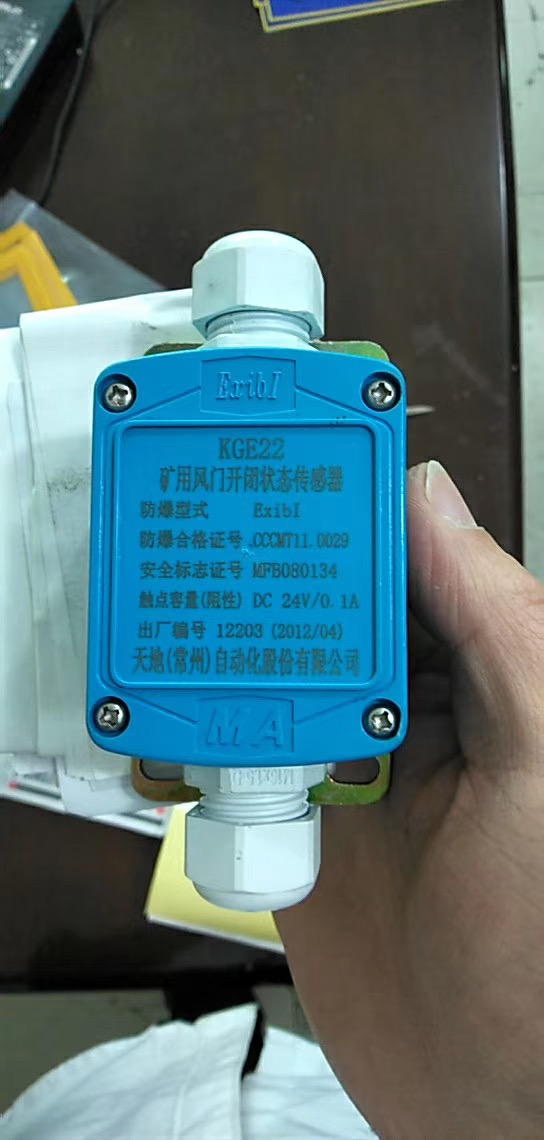

如圖1所示，KGE22型礦用風門開閉狀態傳感器由電路組件和磁體組件兩部分組成。電路組件有一個作用面，磁體組件有2個作用面，作用面用紅點標示。
外型尺寸：電路組件(l×b×h)mm：106×50×34(含安裝板)；
磁體組件(l×b×h)mm：90×50×34(含安裝板)。
重量：電路組件和磁體組件各重200300 g。 2.2 工作原理
當KGE22型礦用風門開閉狀態傳感器的磁體組件作用面與電路組件作用面的距離達到動作距離時，電路組件內的干簧管接點發生轉換，常開轉換為閉合，常閉轉換為斷開。磁體組件與電路組件作用面之間的距離小于40 mm時，接點確保輸出風門在“閉”狀態；磁體組件與電路組件作用面之間的距離大于70 mm時，接點確保輸出風門在“開”狀態
|
