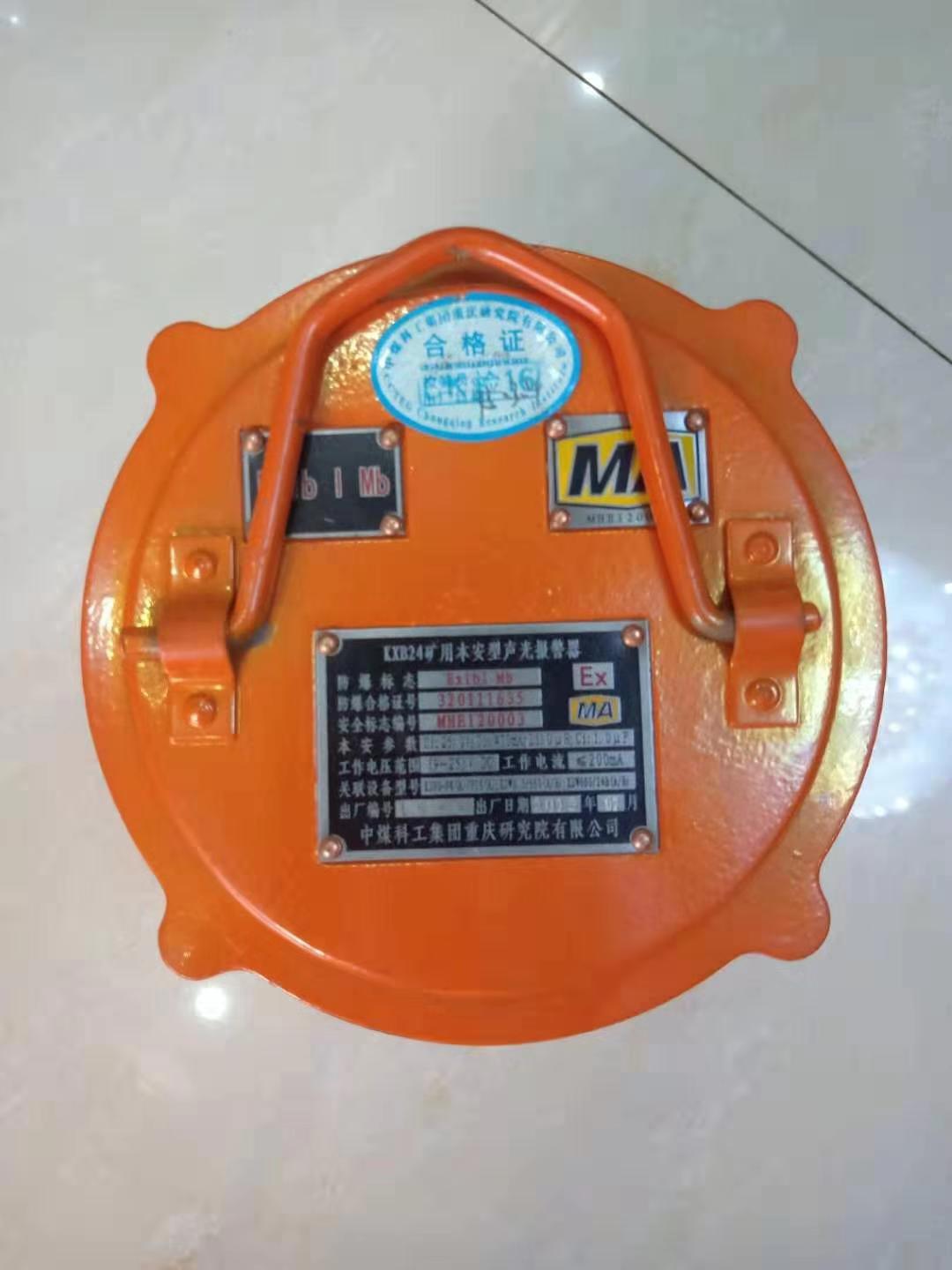

KXB24礦用本安型報警器（以下簡稱報警器），是為礦山井下風門因故未能正常關閉而設計的報警器，它解決了原有風門開閉狀態傳感器沒有聲光報警信號的不足，能及時提醒員工關閉風門，提高煤礦井下的通風安全。

2 型號和含義

KX   B  24

    ┳  ┳  ┳

    ┃  ┃  ┗━━  額定工作電壓

    ┃  ┗━━━━  報警器

    ┗━━━━━━  礦用信號設備

本產品執行MT/T287-1992；Q/AHSZ 26-2008企業標準。

3 技術參數

3.1  防爆型式：礦用本質安全型，防爆標志：ExibⅠ。

3.2  工作電壓：12-24V DC。

3.3  風門輸入信號：機械接點，接收的觸點信號可以是常開，也可以是常閉，出廠時設置為風門開時為常開接點。

3.4  聲光報警信號

⑴  聲級強度：≥85 dB（聲音信號：“嘀、嘀、嘀”）。

⑵  光信號（紅色發光二極管）：黑暗中20m遠處，清晰可見。

3.5  傳輸距離

采用礦用聚乙烯絕緣阻燃聚氯乙烯護套信號軟電纜，型號規格為PUYVR  10×2×7/0.3  18mm。分布參數為：電阻：12Ω/km;分布電容：≤0.1μF/km;分布電感：≤1mH/Km。報警器與關聯設備的傳輸距離最大為2Km。

3.6  本安參數： Ui:DC 18.3V;Ii:15mA; Ci:0.12nF； Li：0mH。

3.7  外形尺寸：126mm×216mm×57mm(寬×高×厚)。重量：300g。

4  工作原理

參見電氣原理方框圖。

本安電源輸入后，報警器開始工作。當風門處于正常關閉狀態時，風門傳感器發出關門信號，聲光信號處于停止狀態。當風門因故未能關閉時，風門傳感器發出未關門信號，經報警器識別，發出循環的聲音信號（嘀、嘀、嘀）和閃爍的紅色燈光信號，提醒工作人員把風門關上。

5  使用條件

⑴  環境溫度：0℃+40℃；

  a  平均相對濕度：不大于95%（＋25℃）；

  b  大氣壓力：80kPa116kPa；

  c  無劇烈振動和沖擊，無滴水的場所；

⑵  煤礦井下有爆炸性氣體混合物，但無破壞絕緣的腐蝕性氣體和無淋水，無劇烈振動處。

pan sty? t m o ?c/ ? 3 ore'>⑤       H2S氣體濃度小于6×10-6。

⑥       使用場所：在具有甲烷、煤塵爆炸性氣體混合物的煤礦井下且無顯著震動和沖擊的場合使用。

-;m ? a s ?c/ ? 3 mily:Arial'>

    ⑼  報警點范圍及報警方式

  報警點范圍：測量范圍內連續可調。出廠時設定在24×10-6CO（用戶可根據需要另行設定）；

  報警誤差：±2×10-6CO；

  報警方式：間歇式聲光報警。聲強≥80dB；黑暗中能見度：20m。

⑽  風速影響：08m/s，±2×10-6CO；

⑾  輸出信號：頻率信號200-1000Hz，加1K負載電阻輸出輻度大于5V；

⑿  通氣流量：150ml/min；

⒀  敏感元件壽命：不小于1年；

⒁  顯示方式：四位紅色數碼管顯示；

⒂  外形尺寸：115mm×190mm×58mm（寬×高×厚）；

⒃  重    量：1200g。
