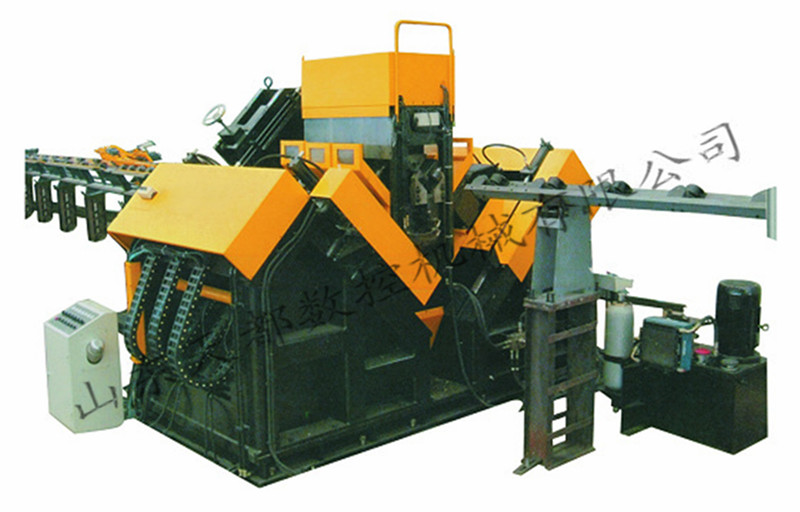

JX3640型數控角鋼鉆孔、打字生產線

一．主要用途：

本生產線主要用于大規格角鋼的自動鉆孔、打字等工序，代替人工劃線或模板鉆孔。采用上位計算機進行程序管理，即可人工編程也可自動編程，且編程容易簡單易學，可實現自動連續鉆孔、打字，操作十分方便，因此可以大大提高工件的加工精度，大大提高生產率，降低工人的勞動強度，縮短生產周期。

本生產線系柔性生產線，能夠適應多品種批量生產，可以實現文明自動化生產。

二．機床結構特點：

    本生產線為我公司自主開發的用于大規格角鋼的自動鉆孔、打字等工序的自動化生產生產線，其主要特點如下：

1.本生產線主要用于大規格角鋼的自動鉆孔、打字等工序，工件上不需要人工劃線和打洋沖眼，只需要按要求輸入相關數據，工件上所有的孔都會自動鉆出，孔距、準距、端距、精度都可以達到國家標準的要求。而且精度穩定，不會出現人為因素引起的偶然誤差。

2.本生產線主要由橫向料道、旋轉上料器、送進料道、送料小車、打字單元、鉆孔單元、成品料道、排屑單元、液壓系統、電氣控制系統、冷卻系統、操作臺等幾部分組成。鉆孔單元部分左右各配備一套鉆削動力頭，每個鉆削動力頭上可以同時裝三種不同直徑的鉆頭，按照要求自動地在各自位置按照輸入的孔經進行自動鉆孔。動力頭可以整體數控移動，來改變鉆孔的準距。

3.本生產線采用自控行程鉆削動力頭，既不需要人為輸入鉆頭長度和鉆孔深度，鉆頭快速前進接近工件，碰到工件后自動轉為工進，工件鉆頭后自動快速返回。

4.本生產線采用噴霧冷卻方式對鉆孔過程進行冷卻，冷卻效果良好。

5.本生產線未設計剪切單元，因?yàn)閷?duì)于大規格角鋼采用剪切方法已經很難保證切斷面的斜度不超過1mm這一技術要求。一般情況下，為了保證工件質量，工件斷面多采用鋸切方式。為適應這一情況，本生產線具有精確的零位檢測，以保證孔端距的準確。

6.本生產線鉆削動力頭主軸端部的錐孔為莫氏3號，配備以不同規格的變徑套，就可以安裝不同直徑的鉆頭。

7.本生產線不具備自動測長功能，因此所加工工件均為定尺寸工件。如果需要此功能，可以進行改造

8.本生產線的打字單元只有一組字頭，但是單一字盒所容納的字頭數卻比較多，為15個。

9. 本生產線配備鏈板式排屑機。鉆孔過程中產生的鐵屑落到鏈板式排屑機上，然后由鏈板式排屑機將鐵屑自動排入運屑車中。這樣可以大大降低工人的勞動強度，實現文明生產。

10.本機床配備自動潤滑系統，滾珠絲杠副、直線滾動導軌副等均采用集中潤滑方式進行潤滑，可以大大降低人工保養的勞動強度，大大延長設備的使用壽命。

11.本機床所采用的關鍵零部件、PLC可編程控制器、伺服電機、驅動器、變頻器、直線滾動導軌副、精密滾珠絲杠副、液壓泵、液壓閥、電器控制元件等均采用國內外知名品牌，質量上乘，確保設備的高可靠性和高精度。
