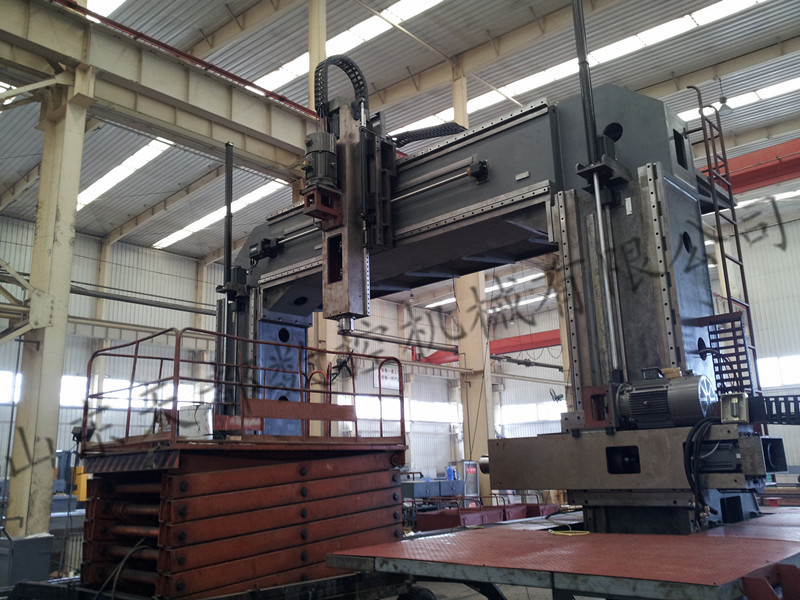

BDH系列龍門移動式數控高速三維鉆床

1010/1515/2020/2515

機床特點：

1、機床采用龍門移動，工作臺固定的形式，優點是：工作臺承重大，機床整體剛性好，抗震性極佳，龍門移動靈活，精度保持久，同時減小了床身長度，節省了占地面積。工作臺上布置有T型槽，方便工件裝夾。

2、龍門運動(X軸)采用直線導軌導向、AC伺服電機加低背隙齒輪齒條副雙側同步驅動。特點：雙側同步驅動保證了龍門的平行移動，保證在任何位置Y軸對X軸的垂直度。龍門橫梁及兩立柱上溜板的運動，采用直線導軌導向、AC伺服電機加滾珠絲杠驅動。各鉆銑動力頭的進給運動均采用直線導軌導向，AC伺服電機加滾珠絲杠驅動。

3、滑臺上均裝有氣動檢測裝置，用來檢測H型鋼的位置，采用檢測補償功能來修正工件的形狀誤差和裝夾誤差，以便自動修正鉆孔位置。

4、鉆削動力頭采用BT50（7:24）內冷剛性高速精密主軸，剛性好、精度高，可滿足機床的高速重型切削。動力頭配有液壓打刀缸來配合主軸的45°四瓣爪拉刀機構，實現自動松刀和自動拉刀動作，使刀具的裝卸極為方便。主軸由大功率主軸伺服電機通過同步帶驅動，完成主軸傳動，主軸轉速303000r/min，轉速范圍廣。同步帶選用優質品牌同步帶，抗拉強度高，壽命長，高速運轉時噪音小、震動小。在精密主軸的上端配有高壓旋轉接頭可接入冷卻潤滑液，經主軸內孔、拉釘內孔、BT50刀柄內孔、鉆頭中心孔，直接噴向切削位置，主軸中心出水功能可提高切削加工效率，實現深孔加工和保護刀具降低使用成本。

 5、氣霧冷卻系統，自動潤滑系統，平板鏈?zhǔn)?/span>自動排屑器。

6、本機床所配置的滾珠絲杠、齒輪齒條、直線滾動導軌、液壓泵、閥、主軸及進給伺服電機及其驅動器、數控系統等均為世界知名品牌產品，機器的精度、可靠性高，故障少、開機率高。（詳見外購件目錄）
