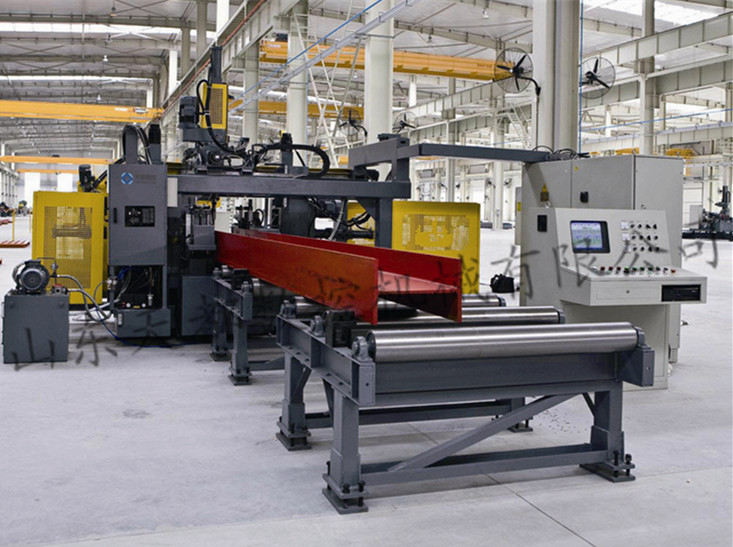

SWZ系列數控三維鉆床

SWZ700/SWZ1000/SWZ1250

機床用途：

SWZ系列數控三維鉆床采用六個定位控制數控軸，一個數控伺服送料軸，兩個數控編碼器檢測軸（腹高、翼板）和三個液壓自控行程鉆孔單元，以及三個均采用變頻無級變速的鉆孔主軸，PLC系統控制，可廣泛用于建筑、橋梁、電站鍋爐、立體車庫、海洋石油井平臺、塔桅等鋼結構行業，尤其適合鋼結構中H型鋼、槽鋼，具有精度高、操作方便等特點。

主要由床身、數控滑臺（3個）、自控行程鉆削動力頭（3個）、數控伺服小車送料單元、檢測裝置、冷卻系統、自動潤滑、自動排屑器、安全網等幾個主要部分組成。

機床結構特點：

1. 床身是由優質鋼材焊接而成的框式結構，并通過有限元分析計算在受力較大的地方對方鋼管進行了加強處理，焊接完成后進行了熱時效處理，這些都很好的提高了床身的靜態和動態性，從而保證了整個機床的精度。

2. 每個鉆削主軸箱均是液壓自控行程的，無需人工設置鉆頭的有效長度和被鉆工件的厚度，能夠自動進行快進—工進—快退的轉換。

 3. 可實現CAD/CAM直接轉換，從而省去了編程和輸入的繁瑣操作。自動生成加工程序，真正做到了設備的無紙化加工。

4. 機床配置的滾珠絲杠副、直線導軌副、電氣件、伺服電機、變頻器 等，均為國內外知名廠家供貨,開機故障少。

 5. 工件采用數控小車送料，伺服送料裝置由伺服電機經減速后通過齒輪齒條驅動，編碼器反饋，形成全閉環控制，確保鉆孔的長度方向的定位精度。鉆床進料口裝有光電對射開關，作為工件定長基線。

6.本機配備了工件寬度檢測和腹板高度檢測裝置，采用拉繩編碼器，結構簡單、裝配方便，能自動補償因工件外廓不規整所帶來的加工誤差，測量穩定可靠。

   7.氣霧冷卻系統，自動潤滑系統，平板鏈?zhǔn)?/span>自動排屑器。
