一、概述

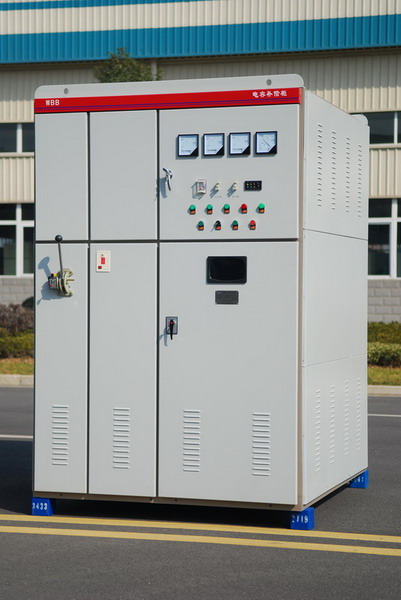

我公司生產的WBB高壓電容自動補償裝置，適用于610kV系統廠礦企業的電力系統，用于提高系統功率因數，改善電壓質量，減少線路無功功率損耗，從而提高供、用電質量，節約電力能源。

二、結構特點

本裝置主回路主要由電源進線控制柜（高壓系統自備）、作為分路投切控制的投切開關、作單臺電容器保護和電容器組保護的高壓熔斷器、作釋放殘余電荷裝置的放電線圈、提供無功功率的補償元件電容器、抑制合閘涌流和諧波的串聯電抗器構成。控制回路由采集進線電流電壓信號計算后發出投切命令的無功功率自動控制器、作為電壓保護的電壓繼電器、現實狀態的指示燈等組成。

1、并聯電容器組��
     并聯電容器組并接在被補償線路中，是無功補償的關鍵部件，提供容性無功功率。使用聚丙烯金屬膜電容器具有工作強度高、介質損耗低、體積小、自身損耗小等特點。
    2、放電線圈
      電容器從電源斷開時，兩極間處于儲能狀態，儲存電荷的能量很大，電容器組在帶電荷的情況下，如果再次合閘投入運行就可能產生很大的沖擊合閘涌流和很高的過電壓，會危害電容器組安全運行及可能造身傷害。為了防止電容器帶電荷投入，電容器組必須加裝放電裝置。
     3、串聯電抗器��
     為了限制電容器組合閘過程中的涌流、限制操作過電壓和抑制電網中高次諧波對電容器的影響，在電容器組中串聯電抗值為電容器容抗值26％的電抗器不僅可以抑制諧波電流，而且可以限制合閘涌流，對五次及以上的高次諧波可起到抑制作用。基本上消除了諧波諧振的可能。
  　 電容器組是否需要加裝串聯電抗器，應根據電容器組的容量以及安裝地點的電網質量具體情況來確定。��
    4、噴逐式熔斷器��
     每臺電容器上都裝有單獨的熔斷器，作為電容器過流及內部故障的保護。當單臺電容器故障后，依靠熔絲熔斷切除，可避免電容器的總開關跳閘，保持了電容器組運行的連續性，同時使無功功率輸出不中斷，可提高系統運行電壓的穩定性。 采用噴逐式熔斷器，當熔絲熔斷后，電弧使消弧管內分解出氣體強力吹滅弧光，同時利用自身彈力將電弧拉長，加大弧阻，使電桓速熄滅

5、無功功率自動補償控制器

用于6kV，10kV用戶變電站電容無功補償成套裝置的自動控制。可控制四組或八組電容。根據無功功率大小，功率因數和電壓范圍，自動控制電容器投切進行補償。有效減少無功損耗，提高電網的功率因素。對需要電壓優先控制的情況，還可利用電容的調壓作用提高電壓合格率，也可用于濾波補償電容器控制。無功功率自動補償控制器具有完善的自我保護功能和故障診斷功能。

三、性能優勢

我公司生產的WBB型高壓電容自動補償裝置具有如下技術性能優勢：

1、節電效果明顯：將系統運行功率因數提高到0.95以上，降低無功電流，降低用戶無功損耗，減少電費開支，改善供電質量，提高電氣設備的使用效率，降低線路損耗，變壓器損耗，減少電動機發熱，增加企業供配電系統的負荷能力，降低電路的感性電流，改善開關的斷流條件，從而延長其使用壽命。

2、熔絲保護：采用不同規格的高壓熔斷器作單臺電容器保護和電容器組保護，保證安全運行。

3、自身損耗低：本裝置所使用的電容器，自身的能量損失極小，是一般油浸電容器的五分之一以下。

4、自帶放電裝置：使補償裝置從電網脫離后3分鐘內殘留電壓降到50伏以下，保證運行及維修安全。

5、使用壽命長：補償裝置均采用優質器件及優質材料而制成的，產品有效設計使用期為20年。

6、操作使用方便：結構設計合理，設有操作部件，可根據需要手動或自動投切，維護方便。

四、使用環境條件

1、環境溫度：-5℃ +40℃，

2、相對濕度：日平均值不大于95％，月平均值不大于90％；

3、海拔高度：不超過1000m；

4、地面傾斜度:不大于 5度

5、安裝地點：室內，無火災、爆炸危險化學腐蝕和無劇烈震動和沖擊。

注：若有特殊使用條件，請在訂貨時與我公司聲明和協商。

五、產品標準

WBB高壓電容自動補償裝置符合以下標準：

GB/T 11024   高壓并聯電容器裝置；

GB3983.2     高壓并聯電容器；

SD205        高壓并聯電容器技術；

GB50227      并聯電容器裝置設計技術規范；

DL/T604       高壓并聯電容器裝置訂貨技術條件；

DL462        高壓并聯電容器用電抗器訂貨技術條件；

DL/T653      高壓并聯電容器用放電線圈訂貨技術條件；

GB5346       串聯電抗器；

DL442        高壓并聯電容器單臺保護用熔斷器的訂貨技術條件；

六、主要技術參數

1、額定電壓6--10kV

2、保護與整定部分電容器專用熔斷器為單臺電容器額定電流的1.5--1.6倍。

3、串聯電抗器選擇標準：普通場合按電容器容量的1%，5次諧波嚴重場合按電容器容量的4.5%6%選擇。

4、最高工作電壓：不超過額定電壓的110%（過渡過程除外）。

5、最大工作電流：不超過額定電流的（方均根）1.3倍（過渡過程除外）。

七、訂貨須知

1、提供補償裝置的型號、電壓等級、容量以及其它技術要求。

2、補償裝置進出線方式。

3、需提供使用場合電網最高電壓及現場諧波狀況。

4、高海拔（>2000m）、高寒（ <-25℃）、高溫（>40℃）、鹽霧嚴重污染、高濕度地區的客戶應事先說明。

若用戶有其他特殊要求，請與我公司協商訂貨
