關鍵字：阿爾泰科技,高速同步采集卡,USB8502

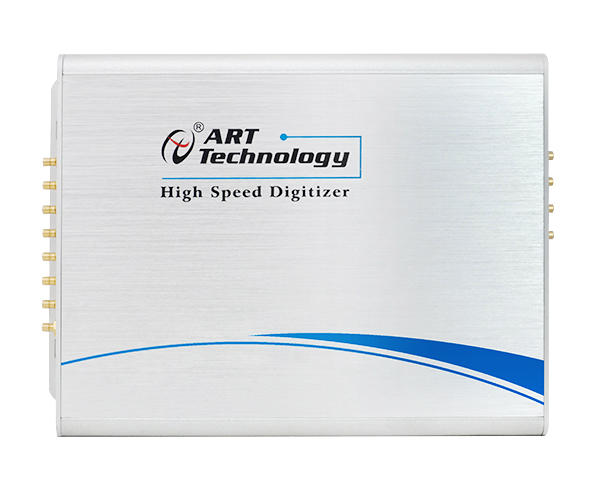

dbzz產品簡介：USB85028512 是 4 通道 12 位 40MS/s、80MS/s 采樣數字化儀，專為輸入信號高達20M40M的高頻和高動態范圍的信號而設計。模擬輸入范圍可以通過軟件編程設置為±1V 或者±5V，配備了容量高達 2GB 的板載內存。
USB85028512 配備了 12 位高線性度的 AD 轉換器，是無線通訊、雷達/聲納、超聲、圖形成像等高動態范圍應用的理想選擇。產品參數：
D模擬量輸入 | ADC分辨率 | 12位（Bit） | 輸入通道 | 4路單端 | 輸入量程 | ±5V、±1V | 采樣率 | 高達40MS/s（USB8502）/80MS/s（USB8512） | 采樣方式 | 同步采樣 | 存儲器深度 | 板載2GB 內存 | 校準方式 | 軟件自動校準 | 耦合方式 | 直流耦合、交流耦合 | 觸發源 | 軟件觸發、ATR觸發、DTR觸發、Trigger 信號觸發（用于多卡同步） | ATR輸入源 | 從AI0~AI3的任一通道輸入 | 觸發源輸入范圍 | ATR輸入范圍 | 同AD量程 | DTR輸入范圍 | 標準TTL電平 | 輸入阻抗 | 1MΩ（50Ω可定制） | 帶寬 | 20MHz（USB8502）/40MHz（USB8512） | 時鐘源 | 板載時鐘、主卡同步10M時鐘、外部參考10M時鐘、 外時鐘 | 外時鐘輸入范圍 | USB8502：10MHz~40MHz，幅值為2Vpp~5Vpp USB8512：10MHz~80MHz，幅值為2Vpp~5Vpp |
聯系方式：15726604412、15910369641 微信同號 淘寶官方店：https://art-control.taobao.com |
