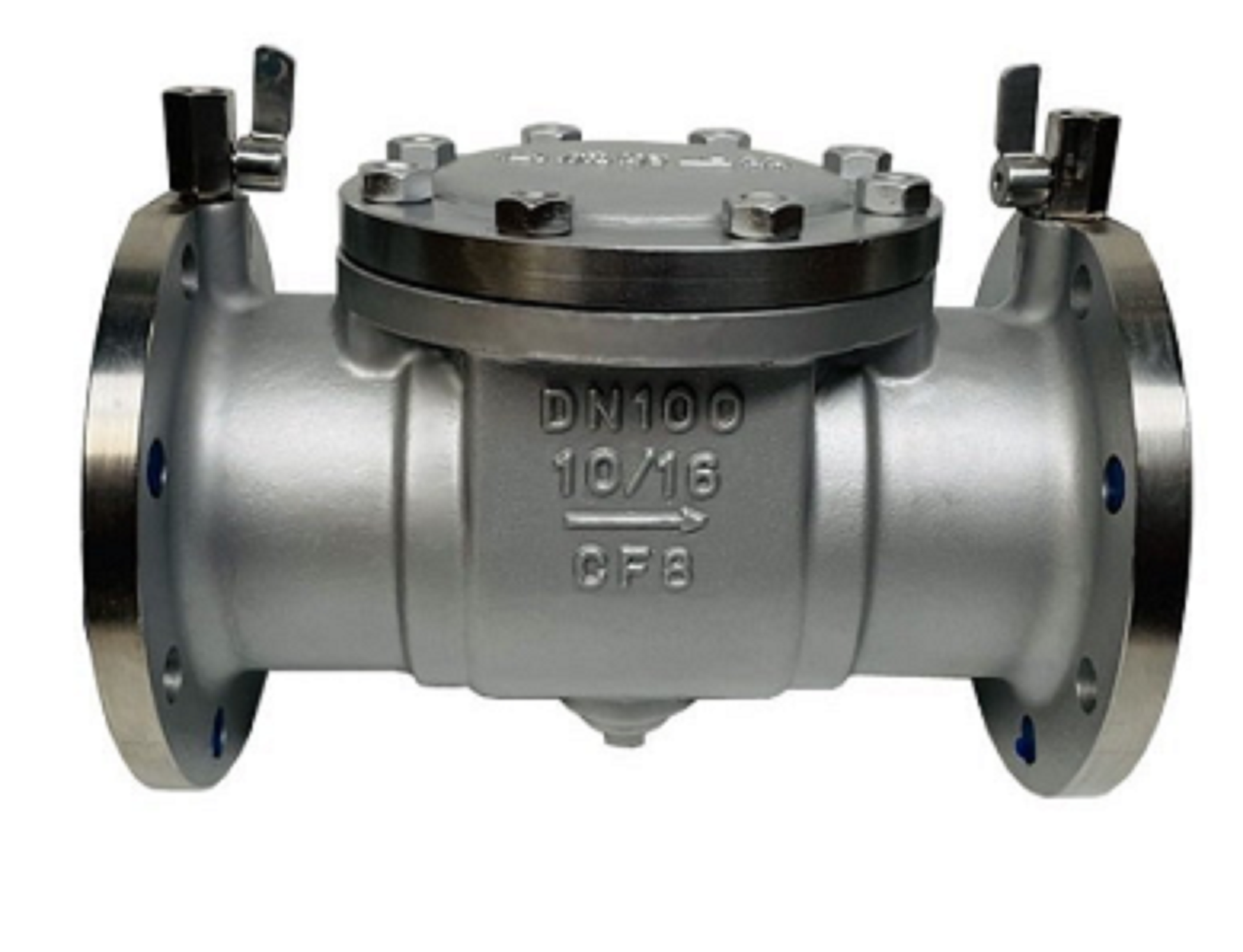

一體式倒流防止器用于防止生活飲用水管道發生回流污染的安全裝置，防止飲水回流污染，以確保生活飲用水的衛生和安全；一體式倒流防止器產品結構具有合理性、使用方便、密封性能強、堅固耐用及造型美觀等特點。廣泛用于電力、冶金、石油、化工、煤氣、城建、造紙、紡織、醫藥、食品、船舶、給排水、能源等領域。
一體式倒流防止器工作原理是利用介質流過進水止回閥時因機械阻力和過流水頭損失而減壓，使進口壓力高于泄水閥腔的壓力，而泄水閥膜片上部的壓力．膜片上部壓力大于泄水閥腔和彈簧阻力，泄水閥維持關閉，介質正常流動．當進水口壓力與泄水閥腔的壓力差小于0.02Mpa時，介質處于倒流的臨界狀態，這時泄水閥膜片上部壓力小于泄水閥腔和彈簧的壓力，泄水閥自動開啟，將倒流介質排出管外，同時大量空氣進入閥腔，形成空氣隔斷，杜絕介質倒流，大于0.02Mpa時泄水閥自動關閉。閥后管網水壓升高超過閥前進水端水壓時，如第二單向止回閥密封完好，水體不會倒流，此時泄水閥關閉不泄水，當第二單向止回閥密封失靈產生滲漏時，泄水閥開啟排水泄壓。
主要外形及尺寸：
型號 | DN | 16-AL | 16-L | D | φ | n-d | h2 |
DF41X-16 | 50 | 455 | 410 | 165 | 125 | 4-φ18 | 190 |
65 | 480 | 430 | 185 | 145 | 4-φ18 | 200 |
80 | 570 | 500 | 200 | 160 | 8-φ18 | 225 |
100 | 710 | 640 | 220 | 180 | 8-φ18 | 248 |
125 | 800 | 730 | 250 | 210 | 8-φ18 | 276 |
150 | 910 | 830 | 285 | 240 | 8-φ23 | 308 |
200 | 1090 | 1000 | 340 | 295 | 12-φ23 | 356 |
250 | 1315 | 1200 | 405 | 355 | 12-φ25 | 410 |
300 | 1475 | 1360 | 460 | 410 | 12-φ25 | 485 |
350 | 1690 | 1560 | 520 | 470 | 16-φ25 | 528 |
400 | 1860 | 1720 | 580 | 525 | 16-φ30 | 595 |
500 | 2120 | 1960 | 715 | 650 | 20-φ34 | 665 |
