PNI自成立之初，就專注于為精確磁導航和定位研究領域提供先進的產品和技術支持服務，多年來推出了一系列性能出色的產品，包括各類電子羅盤和磁元件。PNI不僅在磁導航方面擁有領先的算法開發經驗，而且其MI（磁感）傳感器至今仍是世界上精度最高的磁感元件。下面我們一起來揭開，這樣一款高精度的磁傳感器背后工作的“秘密”。

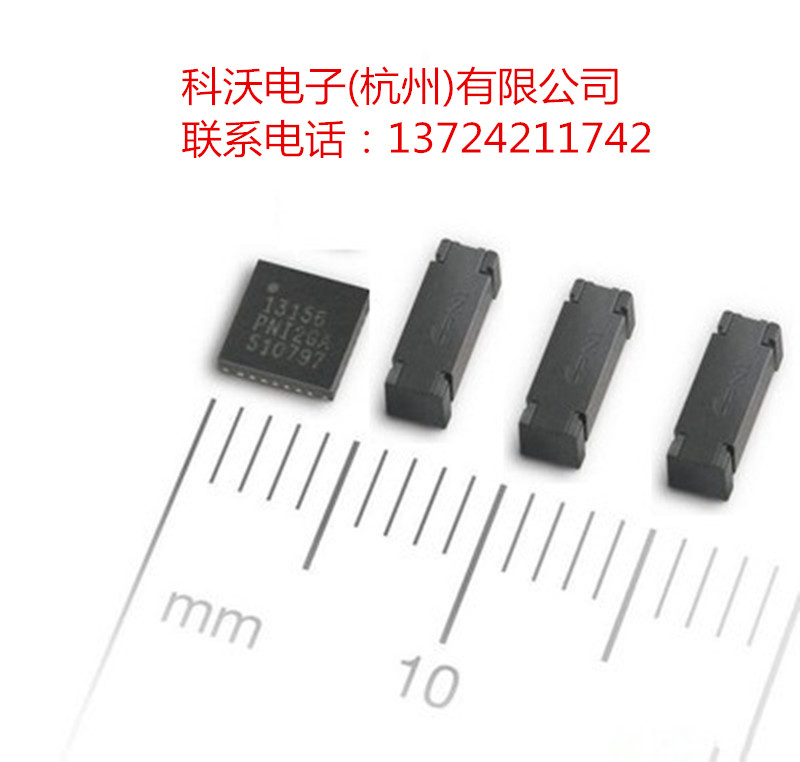

圖1：PNI磁傳感器元件及ASCI驅動芯片

圖2是PNI磁感式（MI）傳感器的實際簡要應用電路。這是一個典型的LR振蕩電路，其中，電感元件由傳感器中的高磁導率磁芯和纏繞在其四周的螺旋管組成，電阻則需要用戶提供。除此之外，電路中還有一個用于狀態切換的施密特觸發器。

 PNI Sen-XY是一款用于PCB板上垂直安裝的Z軸磁測量傳感器，可與Z軸磁傳感器Sen-Z組成3軸/3維磁解決方案。對大多數應用來說，PNI磁感式傳感器S主要充當測量電路(LR馳豫振蕩電路)的感應元件，感應量的大小與平行于傳感器測量軸的磁場成比例關系。而由ASIC驅動的振蕩電路 的頻率則會隨磁場的不同發生變化，通過測量特定個數振蕩周期的時間，就能夠推導出被測磁場的大小。

PNI磁傳感器所采用的這種測量方式的獨到好處包括，低功耗、高分辨率、無遲滯、數字式輸出、低溫漂和受環境電噪音干擾小。
