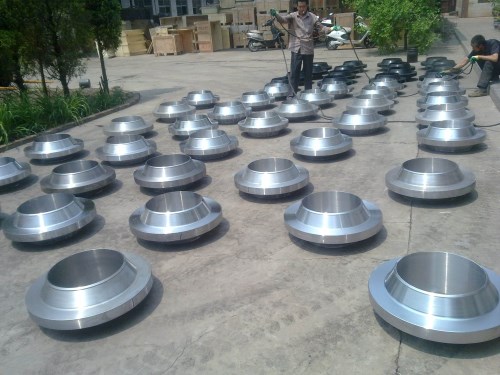

| 錨固法蘭 |
|
|
|||
| 關鍵字：法蘭 dbzz錨固法蘭將現有技術用螺栓連接的兩個法蘭合并在一起，取消密封墊，制成一種整體的法蘭，通過焊接方式與輸氣管道聯接，并靠其凸緣和法蘭體與錨固樁固定，從而可用于固定管道的聯接。 我公司生產的錨固法蘭適用于我國“西氣東輸工程”管道系統中，許多工藝站 場、線路閥室的固定聯接。 錨固法蘭是大口徑、高內壓、遠程輸氣(油)管道系統中的關鍵部件。選擇了改進型CF62鋼作為材料錨同法蘭的材質，提出了多種先進適用成形制造方案，采用旋轉鍛造擴孔技術制造了一批國產化產品，滿足了重大工程的急需。 錨固法蘭是遠程管道輸氣（油）工程的管件部件，焊裝于輸氣（油）主管道上，并用水泥墩固定，半埋或全埋于地下，用以防止由自重、內壓、溫差、管道走向與方位變化等綜合作用力引起的管線過量位移，處在地下部分的管線受不均勻的土壓力、水壓力，地上部分還受風荷、雪荷及地震等自然力。 由于錨固法蘭口徑大（φ200-φ1200mm）、內壓高（6-12MPa）、使用范圍廣（沿管線途經十余�。�、工況惡劣（沿途地質條件、氣候溫度復雜多變，還有腐蝕、震動等作用）、 條件要求高（途徑城市、鄉村、學校、醫院等人員聚集區），因而對其工作可靠性要求。關于錨固法蘭的制造與應用，世界相關都在進行深入的研究，但鮮見報道。 由于錨固法蘭及管線受力復雜，應該進行強度、 剛度校核和抗疲勞、抗脆斷、抗地震的評定。然而，有些應力目前難以進行計算，至今仍沒有統一的制作標準。工程設計時大都按壓力容器規范，參照有關標準和實用數據加大裕度，通過有限元分析結構設計，確定工程尺寸。 為了節省原材料，將法蘭邊的凸緣鍛出來，可以用帶槽的上型砧——芯軸擴孔法鍛造，也可以將預擴孔的坯料平放在平砧上，借助旋轉裝置，邊轉邊打鍛出法蘭邊凸緣。 石油天然氣相關行業根據錨固法蘭的介質壓力、使用區域、環境工況等因素確定設計系數、氣候條件以及大軸向推力、錨固形式等技術參數，提出技術規格書數據。在此基礎上，根據標準《輸氣管道工程設計規范》(GB鋼制壓力容器》(GB并參照標準《管法蘭和法蘭管件》(ASMEB16．5—1996)(含A1998)以及《輸氣和配氣管道系統》(ASMEB31．8—1999)等系列標準，經詳細理論計算，結合相關生產經驗，初步設計出錨固法蘭的結構形式和關鍵尺寸，再由焊接規范確定端口結構尺寸。采用“先進適用”技術制造了一批國產化產品，替代了進口，在西氣東輸、川氣東送、陜京線、淮武線、西氣東輸二線等重點工程均有廣泛應用，滿足了重大工程的急需，了遠程管道輸氣(油)工程的科學進展。  |
