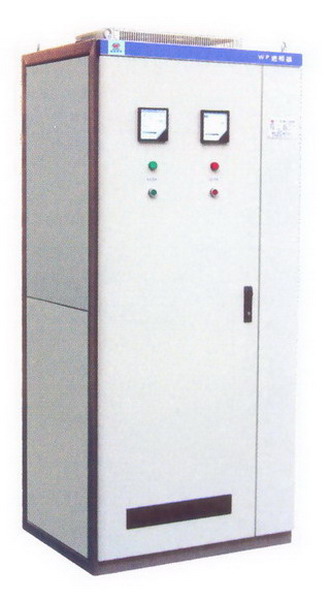

| 萬洲電氣制造WP系列靜止式進相器 |
|
 |
|
|
|||||||||||||||||||||||||||||||||
 添加到收藏夾
 點擊發郵件咨詢
 舉報此信息
 收藏到用戶中心
|
| 聯系我時，請說明在東北制造網上看到的，謝謝！ |
 微信分享 |
|
|||
| 關鍵字：進相器 dbzz一、概述 WP系列靜止式進相器，是我公司專為大中型繞線式異步電機節能降耗設計的無功功率就地補償裝置，它串接在電機轉子回路中，通過改變轉子電流和轉子電壓的相位關系，進而改變電機定子電流與電壓的相位關系，達到提高電機自身功率因數和效率、提高電機過載能力、降低電機定子電流、降低電機自身損耗的目的。該產品已廣泛用于水泥、化工、冶金、礦山等行業，是7510000kW大中型繞線式異步電動機無功功率就地補償裝置最新?lián)Q代產品。已在全國六千多家企業使用，其卓越的補償性能得到廣大用戶普遍好評。 二、結構特點 1、柜體前門分為上下兩塊，增強了柜門的強度，同時與WYQ系列液體電阻起動器布局一致，并列擺放時整體感強。 2、根據用戶要求可以采用型材和敷鋁鋅板做成拼裝柜體，使柜體美觀性更好。 3、新型的控制單元，使之有別于其他的制造廠產品，抗干擾性能更強，使用鋁合金拉絲面設計，使產品的檔次更高。 4、獨特的散熱風道設計，有利于發熱元件的熱量散發，提高了設備的可靠性和使用壽命。 三、性能優勢 我公司生產的WP系列靜止式進相器具有如下技術性能優勢： 1、補償效果優于電容器補償，綜合性能優于自激（旋轉）式進相機。 2、可使電機功率因數提高到0.98以上，定子電流降低10%20%，無功功率降低60%以上，降低銅損、線損20%30%。 3、電機溫升顯著降低，過載能力及效率大大提高，可延長電機使用壽命。 4、在對進相器核心部件――進相器微控單元的設計中，溶入了我們?nèi)缦陋?dú)到的設計思想，使得WP系列靜止式進相器在對不同電機的最佳匹配性、負載變化的自適應性、故障現象準確自診斷能力、抗干擾能力及可靠性等方面，與其他公司產品相比有獨到優勢。 （1）在充分研究電機運行各電氣參數相量圖的基礎上建立準確的轉子補償電壓大小和加入方式與電機其他各參數相互關系的數學模型，通過最優化程序設計，精確控制各可控硅的通斷，使進相器補償效果達到最佳。 （2）自動跟蹤識別電機運行狀況變化情況，適時調整觸發信號，確保進相器在負載變化時仍能正常工作，且補償效果一直處于最佳狀態。 （3）用硬件與軟件相結合的方式來進行主電機意外停車、運行電流大幅波動、轉子回路故障及進相器關鍵元器件故障的診斷，診斷及時而準確并及時自動退相，且在某些嚴重故障出現時讓主電機及時停車，避免故障進一步擴大。 （4）在線路布局設計、電子元器件選型與軟件設計上均對抗干擾問題予以充分考慮，從而使控制單元具備很強的抗干擾能力。 5、得益于控制單元設計的合理性及卓越性能，輔之以有效的保護電路，使進相器所用可控硅運行可靠性相當高，三年內可控硅損壞的概率在3‰以下。這是我公司近萬臺進相器近十萬只可控硅實際使用情況的統計結果。 （1）采用特殊控制線路設計，使進相器內兩個主接觸器在動作時，總保持一個狀態重合期，避免了其他公司進相器存在的進退相時轉子瞬間開路的情況（這種頻繁的瞬間開路形成的高電壓對電機轉子回路及進相器可控硅使用壽命有一定影響）。 （2）在整機設計中充分考慮可靠性設計冗余值問題，設置必要而且可靠的進相器自我保護功能，既能確保進相器可靠工作，又能保證電機的運行安全，從而避免了其他公司進相器因保護功能過多、保護功能自身可靠性較差致使進相器經常產生誤動作，而影響進相器正常使用、甚至影響生產的毛病。 6、目前國內進相器市場較混亂，各種類型的生產廠家良莠不齊，絕大多數生產廠家都是那種散件購入整機賣出的短期投機行為者，真正掌握該技術的廠家僅有幾家，而真正具備進相器設計能力的廠家更是寥寥無幾。我公司進相器核心技術具有自己的知識產權（自行設計、生產），而且目前國內投入使用的最大功率的靜止式進相器也是我公司生產，這應該是我公司在進相器技術設計與技術實力的最直接體現。 7、國內同行中唯有我公司生產的WP系列靜止式進相器被國家列為2001年度國家級重點新產品，并無償給我公司撥款120萬元作為靜止式進相器規模化生產的設備投入專項資金，且國內同行中唯有我公司生產的突變式靜止式進相器被國家發改委列入2008年新增中央預算內投資計劃，該產品被列為2009年度湖北省重大科技專項計劃。 8、我公司擁有進相器的多項實用新型和外觀專利，并利用新技術保持持續性的改進，以不斷保持技術的先進性和性能的提升。 四、使用環境條件 1、環境溫度： 最高溫度 +40℃，最低溫度-40℃； 2、相對濕度： 日平均不超過95%，月平均不超過90%； 3、海拔高度： 不超過2000m； 4、地面傾斜度：不超過50； 5、安裝地點: 無火災、爆炸危險、化學腐蝕及劇烈振動； 6、電源要求：三相交流380±10%，50Hz，容量根據大小確定； 注：若有特殊使用條件，請?jiān)谟嗀洉r(shí)與我公司聲明和協商。 五、產品標準 WP系列靜止式進相器，符合以下標準： Q/XWZ1-2006 WP系列靜止式進相器 GB/T14048.1-2012； GB 7251.1-2013； 六、技術參數 產品型號 技術參數 WP- 400 WP- 600 WP- 800 WP- 1000G WP- 1200G WP- 1400G WP- 1600G WP- 1800G WP- 2000G 適用電機 電機 功率 ≤245 245- 570 570- 1250 1250- 2500 1250- 2500 2500- 4000 2500- 4000 2500- 4000 4000- 6000 轉子 電流 ≤420 420- 560 560- 750 800- 900 900- 1100 1100- 1300 1300- 1500 1500- 1700 1700- 1900 額定 電壓 380 ≥3000 380 ≥3000 380 ≥3000 ≥3000 定子電流降低 10%-20% 功率因數 0.95以上 降低線損、銅損 20%-30% 降低電機溫升（℃） 8-10 外型參考尺寸 進相器型號 適配電機參數 外型尺寸 額定轉子電流（A） 額定功率（KW） 額定電壓（V） 寬 深 高 WP5-400D ≤420 ≤245 380 930 760 2000 WP5-400G ≤420 ≤245 ≥3000 930 760 2000 WP5-600D 420560 245570 380 930 760 2000 WP5-600G 420560 245570 ≥3000 930 760 2000 WP5-800D 560750 5701250 380 1030 800 2000 WP5-800G 560750 5701250 ≥3000 1030 800 2000 WP5-1000G 800900 12502500 ≥3000 1230 960 2000 WP5-1200G 9001100 12502500 ≥3000 1230 960 2000 WP5-1400G 11001300 25004000 ≥3000 1330 1060 2200 WP5-1600G 13001500 25004000 ≥3000 1330 1060 2200 WP5-1800G 15001700 25004000 ≥3000 1390 1160 2200 WP5-2000G 17001900 10006000 ≥3000 1430 1160 2200 說明：由于器件的特殊性，可能導致外形變化 七、聯鎖信號 本設備須與電機高壓控制柜和液阻起動柜協調運行，故設有如下接口： 信 號 意 義 類 型 去 向 備 妥 主電機可以起動 無源接點 去高壓柜、中控柜 已進相 表示進相器已投入 無源接點 去中控柜 運 行 表示電機已起動完畢 無源接點 來自液阻柜 外部進相 中控室發出的進相命令 無源接點 來自中控室 外部退相 中控室發出的退相命令 無源接點 來自中控室 故障分閘 表示進相器嚴重故障須分閘 無源接點 去高壓柜 八、訂貨須知 訂貨時請?zhí)峁┰O(shè)備型號及下列資料： 1、產品型號、名稱及數量； 2、電動機型號、額定功率、定子電壓、定子電流、轉子開路電壓、轉子電流、額定轉速及負載狀況、額定功率因數、主回路電流互感器變比； 3、設備表面顏色； 4、高原、高海拔（＞2000m）、高寒（＜-25℃）、高溫（＞+40℃）、鹽霧嚴重污染、高濕度地區的客戶應事先說明； 5、若有其它特殊要求（如增加防護等級），可與我公司協商訂貨。 |
