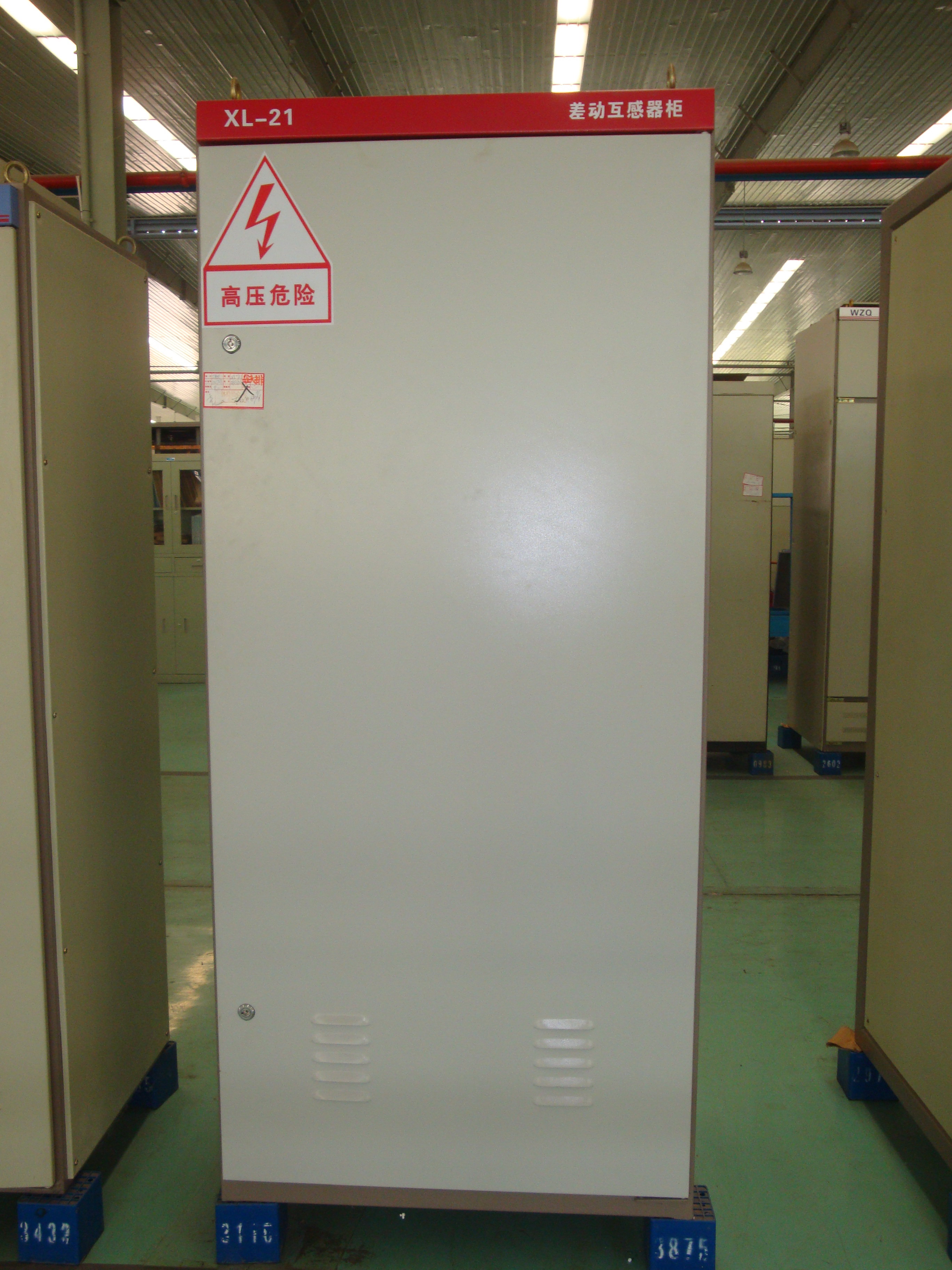

| 萬洲電氣制造XL型動力配電柜設備 |
|
 |
|
|
|||||||||||||||||||||||||||||||||
 添加到收藏夾
 點擊發郵件咨詢
 舉報此信息
 收藏到用戶中心
|
| 聯系我時，請說明在東北制造網上看到的，謝謝！ |
 微信分享 |
|
|||
| 關鍵字：配電柜 dbzz一、概述 1.XL-2 型低壓封閉式動力柜，適用于發電及工礦企業交流電壓500V及以下的三相三線、三相四線、三相五線制系統。作動力照明配電之用XL-2 型低壓動力柜，具有配電方案靈活、組合方便、實用性強、結構新穎等特點。主要電氣性能完全符合IEC60439-1和GB/T7251.12-2013的規定。 2.型號含義 二、結構特點 1.箱體用型鋼做框架，門板及側、后封板均為可拆式，安裝板及側梁可以調節、安裝檢修靈活、方便、結構緊湊、通用性好。 2.可據不同的使用環境來安裝和進出線，通用性強，可多臺組合使用。 3.前右側可裝設刀開關操作手柄，作為電源切斷與接通操作之用，箱門上可裝設操作按鈕，指示燈及顯示儀表，打開箱后，配電箱內部設備全為敞露便于檢修維護，本配電箱裝有空氣斷路器，熔斷器作為短路保護外，還裝有接觸器和熱繼電器。 4.門與殼體均焊有接地螺釘，確保殼體與地連接可靠。采用精鑄可調門鉸，門開啟大于135℃。 5.受電主開關具有瞬間拖扣和熱磁拖扣保護可選，為與下一級主開關配合，取消瞬間保護，避免了越級跳閘，并具有自投、手動操作和自動切換功能。 6.饋電電路主開關具有瞬間脫扣和熱磁脫扣保護，當用戶要求，可加裝漏電保護。 7.輔助電路具有就地、遠方、自動控制和就地、遠方控制切換的功能，接觸器可采用直流保護。 8.常用主回路方案如下表： 三、使用環境條件 1.額定工作電壓: 400V 2.環境溫度：-5℃+40℃，且24h內的平均溫度不超過+36℃。 3.海拔高度：不超過2000m。 4.相對濕度：在周圍空氣溫度為+40℃時不超過50%；在較低溫度下可以有較高的相對濕度（如：+20℃時為90%），考慮到溫度的變化允許產生適度的凝露。 5.設備安裝時與垂直面的傾斜度應不超過5℃。設備應安裝在無劇烈震動、無沖擊及無腐蝕的場所。 注：若有特殊使用條件，請?jiān)谟嗀洉r(shí)與我公司聲明和協商。 四、訂貨須知 訂貨合同包含以下內容： 1、產品的型號，主電路方案圖和輔助電路方案圖 2、主電路系統組合順序圖，二次線路展開系統圖 3、柜體表面顏色要求； 4、高海拔（＞2000m）、高寒（＜-25℃）、高溫（＞+40℃）、鹽霧嚴重污染、高濕度地區的客戶應事先說明； 5、若有其它特殊要求，可與我公司協商訂貨。 |
