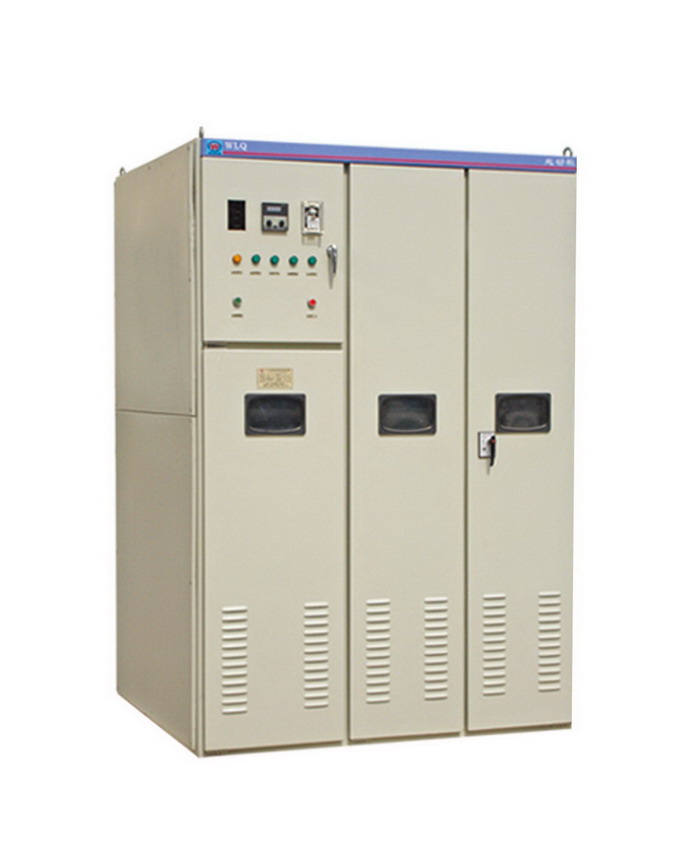

| 萬洲電氣制造WLQ系列高壓籠型電機起動器 |
|
 |
|
|
|||||||||||||||||||||||||||||||||
 添加到收藏夾
 點擊發郵件咨詢
 舉報此信息
 收藏到用戶中心
|
| 聯系我時，請說明在東北制造網上看到的，謝謝！ |
 微信分享 |
|
|||
| 關鍵字：高壓起動器 dbzz一、概述 隨著我國經濟建設的發展，大容量的電力拖動設備日益增多，其中10kV（6kV）的交流拖動發展尤為迅速。大中型交流電機運行的首要問題是起動，雖然直接起動具有簡單，經濟，起動時間短等優點，但起動電流大（通常為6-8倍額定電流），因此帶來的對電網和電機的過流沖擊是不容忽視的嚴重問題。實踐證明，即使電網容量允許直接起動，其直接起動電流對電機產生的熱沖擊和電力沖擊的危害也是極大的，電機直接起動即使在十幾秒的短時間內，可使溫度急劇上升150℃左右，往往造成電機毀壞或降低使用壽命，特別是當電機軸上的負載力矩大時，起動時間要增長，直接起動的為害更大。另外，有些設備和工藝要求起動平緩，直接起動對設備產生沖擊造成毀壞，或影響產品質量，這就需要對電機起動裝置性能引起重視。 根據電機拖動理論，在電機的定子回路中串入起分壓和限流作用的特種介質配置的液體電阻，起動過程中，液阻阻值在設定的時間內自動實現由大到小的無極變化，從而使加在電機定子上的端電壓逐步升高，起動轉矩逐步加大，當電機轉速接近額定轉速時，切除液阻投入全壓運行，實現電機的低電流平穩軟起動。 我公司生產的WLQ系列籠型電機液阻起動裝置，適用于3kV-10kV的大、中型鼠籠式電動機或同步電動機的軟起動與保護。其可廣泛應用冶金、建材、礦山、石油、化工、供水、電力等行業泵類、風機、壓縮機、軋機、破碎機、皮帶運輸機等各種大中型籠型電機的起動，其具有起動電流小，轉矩逐步增加，起動平穩的特點，是傳統電抗器降壓起動，直接起動的理想替代品。 二．結構特點 WLQ系列籠型電機起動器液體電阻變阻方式采用極板升降移動式。其工作原理是傳動電機（或減速機）通過升降機構，帶動極板做上下移動。 WLQ系列籠型電機液阻起動裝置具有以下結構特點： 1、采用移動極板來改變液體電阻的方式，使液體電阻有較寬的可調范圍，從而使該系列起動器能很好地適應不同負載狀況的電機平滑起動的要求。因?yàn)椴煌?fù)載的電機的起動力矩要求差異較大，而且同一電機在降壓起動過程中，電壓應在較寬范圍平穩逐步升高，才能確保以最小的起動電流平滑起動電機。用最優化起動器電解質配比設計，為每臺電機配制最佳液體電阻，從而使每臺起動器達到最佳起動效果。 2、水箱采用特種材料制備，能長時間承受150℃高溫，不會變形、不會老化，絕緣性能好，耐腐蝕性強，經久耐用。 3、在每個水箱蓋板上裝有蒸氣排放管道通向柜體頂部外面，從而避免了固定密封式液體電阻曾經出現過的因起動過程發熱嚴重，使水蒸汽急劇聚集而造成爆炸的重大事故隱患。 4、控制元件安裝在封閉的控制室中，與液阻隔離，避免了液阻柜內可能形成的輕微的弱堿環境對電器元件長期輕微浸蝕可能造成的壽命折損。 5、三個水箱之間、水箱與柜體之間采用高壓絕緣子或者絕緣板條相結合的方式進行絕緣隔離和固定，使各水箱固定牢固可靠，并使每個高壓回路具有很高的耐壓等級，確保了起動器的使用安全。 6、采用導向桿導向，傳動精度高，升降架擺動小，升降范圍調整方便。 7、采用絲桿傳動方式，既便于保障傳動機構與高壓回路的安全距離，又確保起動過程順利完成。 8、起動器可根據用戶需求，自帶液體電阻接入與切除機構，避免了單純提供液體電阻所造成的與用戶自備電機運行控制柜的繁鎖聯接。 9、具有多種主回路接線方式，可以與各種不同型號的高壓開關柜配合。 10、液阻箱內裝有與高壓隔離的銅電阻溫度傳感器，能及時快速地對過高的液阻溫度進行反應，發出報警信號并自動進行保護性動作。 11、該系列起動器可依用戶要求，采用PLC控制、預留DCS接口，可直接與用戶DCS系統聯接，進行遠程控制與監測。 12、使用鈑金型材代替角鋼制造柜體及柜內結構，大大提升了產品的外觀檔次。 13、柜門貼有相應的警示標識，能夠很好地提醒操作人員，防止誤操作，增強了設備和人員的安全性。 14、采用浮球式液位檢測機構，方便的監視液位情況，在液位降低到一定程度后及時報警。 15、對于大型起動器，采用變頻器控制升降電機的轉速，小型起動器通過調整行程和延時時間，可以方便調節起動時間，以滿足不同負載時起動時間不同的需要。 三、主要性能特點 1、起動性能遠優于星－三角減壓、延邊三角形減壓、電抗器減壓等方法。 2、起動電流為電機額定電流的1.5-3.5倍，并可連續起動35次，對電機的熱沖擊和機械設備的機械應力沖擊大為減小，可延長設備的使用壽命。 3、徹底解決因電網電壓波動或偏低而影響電機正常起動的問題，可低壓起動：10千伏電機9千伏，6千伏電機5.5千伏。 4、具有起動超時、失壓、超行程、超溫等多重保護功能，確保起動器工作及電機運行的安全。 5、采用PLC控制，結構簡單、動作可靠，全部操作自動化，安裝、維護方便。 6、對于因起動困難而長期空轉等待的大容量電機有顯著的節能效果。 7、保護功能： A、有液位監測與顯示、溫度監測與顯示，起動時間超長、極板行程超限、綜合報警等報警功能并具備可靠的連鎖裝置。 B、有真空接觸器、行程開關等器件拒動和誤動檢測功能。 C、根據用戶要求可以增加電機溫度、軸承溫度等監測和顯示，在超限時報警。 D、主機停機后，液阻自動復位，為下次起動作好準備。 8、可與變頻器等其他起動和控制設備互為備用，以保證生產線的高效性。 四、使用環境條件 1、環境溫度：-5℃40℃； 2、相對濕度：日平均值不大于95％，月平均值不大于90％； 3、海拔高度：不超過2000m； 4、地面傾斜度：不超過50； 5、安裝地點:無火災、爆炸危險、化學腐蝕及劇烈振動。 注：若有特殊使用條件，請?jiān)谟嗀洉r(shí)與我公司聲明和協商。 五、產品標準 WLQ型液體電阻起動器 Q/XWZ5-2016 3.640.5kV交流金屬封閉開關設備 GB3906--2006 六． WLQ系列籠型電機液阻起動器技術參數 1、性能指標 額定電壓： 3、6、10 kV 一分鐘工頻耐壓（kV）25，30/32，38/42（相對地） 一分鐘工頻耐壓（kV）25，30/32，38/42（相間） 起動電流（A） Iq: 1.5-3.5Ie 起動時間（S） Ti：10-120（現場可調） 連續起動次數 35次以上 電解液正常工作溫升（℃） ≤15℃/次 2、輸入輸出參數 1）一次合閘、分閘聯鎖信號； 2）控制起停信號； 3）起動延時時間T2設置輸入： 4）起動限時時間T1設置輸入： 5）調速傳動電機速度設置； 6）行程開關的行程設置； 3、控制電源 三相四線制低壓交流電源 電壓：AC380±10% 頻率：50Hz 4、防護等極 IP20 5、產品規格及外形尺寸 型號 適配電機KW 外形尺寸長×寬×高 柜體數量 WLQ4-630 630 1500 1300 2200 1 WLQ4-1000 1000 1500 1500 2200 1 WLQ4-1500 1500 1800 1500 2200 1 WLQ4-2000 2000 1800 1300 2650 1 WLQ4-2500 2500 2000 1500 2650 1 WLQ4-3000 3000 1000×3 1500 2600 3 WLQ4-4000 4000 1100×3 1500 2650 3 WLQ4-5000 5000 1200×3 1600 2650 3 WLQ4-6000 6000 1300×3 1800 2650 3 WLQ4-7000 7000 1610×3 1800 2650 3 WLQ4-8000 8000 1610×3 2000 2650 3 WLQ4-10000 10000 1860×3 2000 2650 3 WLQ4-12000 12000 1860×3 2200 2800 3 WLQ4-14000 14000 2110×3 2200 2800 3 WLQ4-16000 16000 2100×3 2400 2800 3 WLQ4-18000 18000 2100×3 2650 2800 3 WLQ4-20000 20000 1510×6 2150 2800 6 WLQ4-22000 22000 1610×6 2150 2800 6 注:隨產品不斷跟新，外形及安裝尺寸有所變化，請以具體產品為準。 七．與其它設備的聯接 1.各聯鎖線功能介紹 （1）一個備妥輸入接口，用戶的所有工藝（電機前后軸承溫度，油泵開起等），滿足正常開機前的所有允許開機條件后，聯鎖點接通，操作才有效，電機才能起動。 （2）一對來自電機開關柜的合閘信號，此接點作用是起動時投切液阻的真空接觸器合閘以及檢測電機運行。 （3）一對去一次開關柜的分閘接點，此接點作為分?jǐn)噙\(yùn)行柜的分閘信號。 （4）一個一次開關柜故障信號輸入接口，此接口是檢測到一次故障后讓起動器輸出分閘信號讓一次分閘，同時使起動器停止起動。 （5）用于集中控制的DCS接口。 2．聯鎖線電氣容量要求： 上述接口的連線一般用單根多芯的絕緣電纜連接，單股線徑不小于1.5平方毫米。工作電源線徑不小于2.5平方毫米。 八、訂貨須知 訂貨時請?zhí)峁┰O(shè)備型號及下列資料 1、電動機型號、額定功率、額定電壓、額電流、額定轉速； 2、定子接法（Y、△），星點可否打開； 2、電動機拖動的負載特征，工況說明； 3、設備表面顏色； 4、高海拔（＞2000m）、高寒（＜-5℃）、高溫（＞+40℃）、鹽霧嚴重污染、高濕度地區的客戶應事先說明； 5、若有其它特殊要求（如增加防護等級等），可與我公司協商訂貨。 |
